Опции (приобретаются отдельно)

1. CMY-R101S-G — Разветвители и переходники для ВС-контроллеров: для наружных блоков P200~P650

2. CMY-R102S-G — Разветвители и переходники для ВС-контроллеров: для наружных блоков P700~P1100

3. CMY-R160-J1 — Объединитель портов ВС-контроллера

4. CMY-R201S-G — Разветвители и переходники для ВС-контроллеров: 350 или менее (сумма индексов внутренних блоков)

5. CMY-R202S-G — Разветвители и переходники для ВС-контроллеров: 351~600 (сумма индексов внутренних блоков)

6. CMY-R203S-G — Разветвители и переходники для ВС-контроллеров: 601~650 (сумма индексов внутренних блоков)

7. CMY-R204S-G — Разветвители и переходники для ВС-контроллеров: 651~1000 (сумма индексов внутренних блоков)

8. CMY-R205S-G — Разветвители и переходники для ВС-контроллеров: 1001 или более (сумма индексов внутренних блоков)

9. CMY-Y102LS-G2 — Разветвитель магистрали хладагента (тройник)

10. CMY-Y102SS-G2 — Разветвитель магистрали хладагента (тройник)

Описание:

HВС-контроллер направляет хладагент, поступающий от наружного блока, в пластинчатые теплообменники «фреон-вода» и регулирует процессы теплообмена в них.

В первом теплообменнике происходит конденсация хладагента и нагрев теплоносителя, во втором — испарение хладагента (после его предварительного дросселирования) и охлаждение теплоносителя. Газообразный хладагент низкого давления возвращается в наружный блок. Таким образом формируются 2 контура теплоносителя: горячий и холодный, которые блоком 3-х ходовых клапанов направляются во внутренние блоки, работающие в режиме нагрева и охлаждения воздуха соответственно.

НВС-контроллер оснащен двумя экономичными циркуляционными насосами для каждого из контуров, а также штуцером для подключения внешнего расширительного бака.

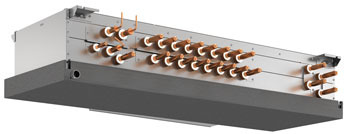

CMB-M108V-KB1

Характеристики

Инструкция по установке WT09444X01.pdf (4.2 МБ)

Каталог продукции МЭР CMB-M_P_WP_2022.pdf (7.1 МБ)

Внимание!

В целях безопасности перед установкой и эксплуатацией кондиционера обязательно прочитайте инструкции, поставляемые в комплекте с оборудованием. Всегда соблюдайте технику безопасности и меры предосторожности, указанные в документации, а также предусмотренные локальными нормами и правилами.
