LOSSNAY
სავენტილაციო სისტემები ბინების, აგარაკის სახლებისა და ოფისებისთვის
˅ კედელის სავენტილაციო დანადგარი (ჰაერის ნაკადი 51 მ³/სთ) VL-50
˅ კედელის სავენტილაციო დანადგარი (ჰაერის ნაკადი 100 მ³/სთ) VL-100
˅ კედელის სავენტილაციო დანადგარი (ჰაერის ნაკადი 250 მ³/სთ~500 მ³/სთ) VL-CZPVU-R/L-E
˅ არხული სავენტილაციო დანადგარი (ჰაერის ნაკადი 150 მ³/სთ~2000 მ³/სთ) LGH-RVX-ER
˅ არხული სავენტილაციო დანადგარი (ჰაერის ნაკადი 1500 მ³/სთ~2500 მ³/სთ) LGH-RVXT-E1
სერიის აღწერა
შენობებისა და შენობების ვენტილაციამ შეიძლება გამოიწვიოს სითბოს მნიშვნელოვანი დაკარგვა. ჰაერის გადამამუშავებელი მოწყობილობა Lossnay (Lossnay) საშუალებას გაძლევთ გამოიყენოთ 70%-მდე ენერგია დახარჯული შიდა ჰაერის გაგრილებაზე ან გათბობაზე. Lossnay სისტემები არა მხოლოდ ამცირებს ოპერაციული ენერგიის ხარჯებს, არამედ ამცირებს აღჭურვილობის ხარჯებს 30%-მდე ნაკლებად მძლავრი მოდელების დაყენებით.
Lossnay სავენტილაციო განყოფილება იყენებს ჰაერის მგრძნობიარე და ლატენტურ სითბოს, ანუ თითქმის ათანაბრდება არა მხოლოდ მიწოდების და გამონაბოლქვი ჰაერის ტემპერატურა, არამედ მისი ტენიანობის შემცველობაც. სპეციალური რეკუპერატორის მასალის გამოყენების წყალობით, მიწოდების ჰაერი ზაფხულში გაცივდება და დატენიანდება, ზამთარში კი გამონაბოლქვი ჰაერის გამო თბება და ტენიანდება. რეკუპერატორ მასალას აქვს შერჩევითი გამტარიანობა სხვადასხვა გაზების მიმართ, რაც უზრუნველყოფს წყლის ორთქლის თავისუფალ გავლას და ხელს უშლის დამაბინძურებლების (ნახშირორჟანგი, ამიაკი) შეღწევას სითბოს გადამცვლელის კედლებში.
Lossnay ჰაერგამტარ განყოფილებების მუშაობის პრინციპისა და ტექნოლოგიის აღწერა: ღია (1.1 მბ, 2 გვერდი)

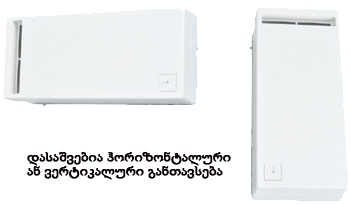

VL-50S2-E, VL-50ES2-E, VL-50SR2-E
კედლის მიწოდება-გამწოვი დანადგარი (ჰაერის ნაკადი 51 მ³/სთ)
ბინაში ჯანსაღი მიკროკლიმატის შესანარჩუნებლად უნდა გაითვალისწინოთ მიწოდების ვენტილაციის სისტემა. ეფექტური, ღირებულების, კომფორტის, საიმედოობისა და ენერგიის დაზოგვის თვალსაზრისით, არის Lossnay ჰაერის დამუშავების განყოფილება.
Lossnay დანადგარები აღჭურვილია Mitsubishi Electric-ის მიერ დაპატენტებული რეკუპერატორით, სადაც მიწოდება და გამონაბოლქვი ჰაერი ცვლის სითბოს და ტენიანობას. ზამთარში ოთახში მიწოდებული ჰაერი თბება და ტენიანდება თბილი ჰაერით, რომელიც იხსნება ოთახიდან. ზაფხულში, პირიქით, მიწოდებული ჰაერი ნაწილობრივ გაგრილდება და შრება. ეს არა მხოლოდ ამცირებს ენერგიის მოხმარებას, არამედ აუმჯობესებს კეთილდღეობას.
Lossnay-ს არ აქვს მოძრავი ნაწილები, გარდა ვენტილატორისა, ამიტომ მას მხოლოდ მარტივი მოვლა სჭირდება - ფილტრისა და სითბოს გადამცვლელის გაწმენდა.
მოდელები VL-50 დამონტაჟებულია კედელზე: ჰორიზონტალურად ან ვერტიკალურად.
ჰაერი მიეწოდება და ამოღებულია კედელში 120 მმ დიამეტრის ერთი ნახვრეტით.
ჰაერის ნაკადის რეგულირება შესაძლებელია (მაღალი და დაბალი).
არის ჩაშენებული დემპერი, რომელიც ბლოკავს მიწოდების არხს (გამონაბოლქვი მხოლოდ რეჟიმი) ან ორივე არხს, თუ გარეთ ძალიან ცივა.
VL-50 მოწყობილობებს მიეწოდება სამონტაჟო აქსესუარები, ასევე მაღალი ეფექტურობის ფილტრი P-50HF2-E.
კონტროლი
მოდელი „VL-50S2-E“ - შეიცავს საკაბელო გადამრთველს და სიჩქარის შეცვლა
მოდელი "VL-50ES2-E" - მესამე მხარის სადენიანი გადამრთველი (ჩართვა/გამორთვა) და გადამრთველი (მაღალი/დაბალი ჰაერის ნაკადი)
მოდელი „VL-50SR2-E“ - მოყვება უკაბელო IR დისტანციური მართვის პულტი

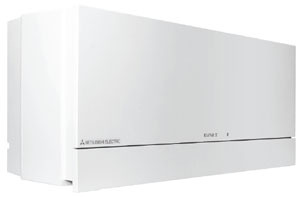

VL-100EU5-E
კედლის მიწოდება-გამწოვი დანადგარი (ჰაერის ნაკადი 100 მ³/სთ)
ბინაში ჯანსაღი მიკროკლიმატის შესანარჩუნებლად უნდა გაითვალისწინოთ მიწოდების ვენტილაციის სისტემა. ეფექტური, ღირებულების, კომფორტის, საიმედოობისა და ენერგიის დაზოგვის თვალსაზრისით, არის Lossnay ჰაერის დამუშავების განყოფილება.
Lossnay დანადგარები აღჭურვილია Mitsubishi Electric-ის მიერ დაპატენტებული რეკუპერატორით, სადაც მიწოდება და გამონაბოლქვი ჰაერი ცვლის სითბოს და ტენიანობას. ზამთარში ოთახში მიწოდებული ჰაერი თბება და ტენიანდება თბილი ჰაერით, რომელიც იხსნება ოთახიდან. ზაფხულში, პირიქით, მიწოდებული ჰაერი ნაწილობრივ გაგრილდება და შრება. ეს არა მხოლოდ ამცირებს ენერგიის მოხმარებას, არამედ აუმჯობესებს კეთილდღეობას.
Lossnay-ს არ აქვს მოძრავი ნაწილები, გარდა ვენტილატორისა, ამიტომ მას მხოლოდ მარტივი მოვლა სჭირდება - ფილტრისა და სითბოს გადამცვლელის გაწმენდა.
მოდელი VL-100EU5-E კედელზეა დამონტაჟებული (მხოლოდ ჰორიზონტალურად).
ჰაერი მიეწოდება კედელში 85-90 მმ დიამეტრის ორი ხვრელით.
ჰაერის ნაკადის რეგულირება შესაძლებელია (მაღალი და დაბალი).
არის ჩაშენებული დემპერი, რომელიც ბლოკავს მიწოდების არხს (გამონაბოლქვი მხოლოდ რეჟიმი) ან ორივე არხს, თუ გარეთ ძალიან ცივა.
VL-100EU5-E მოწყობილობა აღჭურვილია სამონტაჟო აქსესუარებით, ასევე მაღალი ეფექტურობის ფილტრით P-100HF5-E.
მართვა
VL-100EU5-E ვენტილატორის სამართავად გამოიყენება მესამე მხარის მწარმოებლების ჩამრთველი (ჩართვა/გამორთვა) და ჩამრთველი (მაღალი/დაბალი ვენტილატორის სიჩქარე).
VL-CZPVU-R/L-E
კედლის მიწოდება-გამწოვი დანადგარი (ჰაერის ნაკადი 250~500 მ³/სთ)
კედელზე დამონტაჟებული მიწოდების და გამონაბოლქვი დანადგარები VL-CZPVU-R/L-E აღჭურვილია ჰაერისა და ტენიანობის საწინააღმდეგო რეკუპერატორით, რაც უზრუნველყოფს გამონაბოლქვისა და მიწოდების ჰაერის არხების სრულ განცალკევებას. ეს იძლევა სითბოს აღდგენის ტერიტორიებიდან მაღალი სითბოს გამომუშავებით და ტენიანობით, როგორიცაა სამზარეულო და სველი წერტილი.
თითოეული ერთეული ხელმისაწვდომია ორი ვერსიით "-R" და "-L" გარე საჰაერო არხების მიწოდებისთვის მარჯვენა ან მარცხენა მხარეს.
დაბალი ხმაურის დონე: 15 dB(A)-დან VL-250/350CZPVU-R/L-E ერთეულებისთვის.
ჯაგრის გარეშე DC ვენტილატორის ძრავები უზრუნველყოფენ ენერგიის დაბალ მოხმარებას.
სისტემა აღჭურვილია ორი ფილტრით (მიწოდება და გამონაბოლქვი) კლასის EU-G3.
ხელმისაწვდომია მაღალი ეფექტურობის NOx და PM2.5 ფილტრები (სურვილისამებრ). ჰაერის ფილტრები დამონტაჟებულია პირდაპირ სავენტილაციო განყოფილების კორპუსში.
ნებადართულია მიწოდებისა და გამონაბოლქვი ჰაერის დისბალანსი.
მუშაობის რეჟიმები: ავტომატური, აღდგენა, სითბოს გაცვლის გარეშე.
მართვის პანელი ჩაშენებულია ვენტდანადგარის კორპუსში.
სავენტილაციო დანადგარები იძლევა MAC-587IF-E Wi-Fi ინტერფეისის დაკავშირებას ადგილობრივი და დისტანციური მართვისთვის.
LGH-RVX-E სერიის მოდელები აღჭურვილია ჯაგრისების გარეშე DC ძრავებით, რაც უზრუნველყოფს ენერგიის დაბალ მოხმარებას.
სისტემა აღჭურვილია ორი ფილტრით (მიწოდება და გამონაბოლქვი) კლასის EU-G3.
უზრუნველყოფილია ავტონომიური მუშაობა, მუშაობა ბატონი სერიის კონდიციონერებთან ერთად. Slim, ისევე როგორც City Multi მრავალ ზონიანი VRF სისტემის ნაწილი.
ხმაურის ჩახშობა მიწოდების საჰაერო სადინარში. გარე ხმაურის დონე მცირდება 40 დბ-ით.
მუშაობის რეჟიმები: ავტომატური, აღდგენა, სითბოს გაცვლის გარეშე. შესაძლებელია ვენტილატორის სიჩქარის გარე კონტროლი 0~10 ვ სიგნალის გამოყენებით, ასევე დისპეტჩერიზაციის სისტემასთან დაკავშირება.
ჩამონტაჟებული კონტროლის სისტემა გარე მიწოდების გამათბობელისთვის.
კონტროლისთვის გამოიყენება PZ-61DR-E დისტანციური მართვის პულტი ჩაშენებული ყოველკვირეული ტაიმერით ან გამარტივებული PZ-43SMF-E დისტანციური მართვის პულტი.
შესაძლებელია ნახშირორჟანგის სენსორის დაკავშირება. სენსორის სიგნალზე (მშრალი კონტაქტი) საფუძველზე, ვენტილაციის განყოფილება გადადის ვენტილატორის მაღალ სიჩქარეზე, მართვის პანელზე დაყენებული სიჩქარის მიუხედავად.
LGH-RVX-E1 სავენტილაციო ბლოკები იძლევა MAC-567IF-E1 Wi-Fi ინტერფეისის დაკავშირებას ადგილობრივი და დისტანციური მართვისთვის.
სითბოს გაცვლის ელემენტის მომსახურების ვადა 10 წლამდეა.
ულტრა თხელი ფირი გამოიყენება როგორც აღმდგენი მასალა.
ნებადართულია მიწოდებისა და გამონაბოლქვი ჰაერის დისბალანსი.
პროგრამა Lossnay ჰაერის პარამეტრების შერჩევისა და გამოთვლისთვის

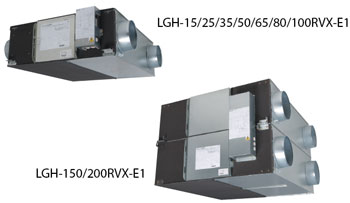

LGH-RVX-ER
არხული მიწოდება-გამწოვი დანადგარები (ჰაერის ნაკადი 150~2000 მ³/სთ)
სავენტილაციო დანადგარის სიმაღლე 500 მმ.
დაბალი ხმაურის დონე.
სისტემა აღჭურვილია ორი ფილტრით (მიწოდება და გაწოვა) კლასის EU-G3. ფილტრის ნაკრების მომსახურების ვადა დაახლოებით 5 წელია.
უზრუნველყოფილია ავტონომიური მუშაობა, მუშაობა ბატონი სერიის კონდიციონერებთან ერთად. Slim, ისევე როგორც City Multi მრავალ ზონიანი VRF სისტემის ნაწილი.
ხმაურის ჩახშობა მიწოდების საჰაერო სადინარში. გარე ხმაურის დონე მცირდება 40 დბ-ით.
მუშაობის რეჟიმები: ავტომატური, აღდგენა, სითბოს გაცვლის გარეშე. შესაძლებელია ვენტილატორის სიჩქარის გარე კონტროლი 0~10 ვ სიგნალის გამოყენებით, ასევე დისპეტჩერიზაციის სისტემასთან დაკავშირება.
ჩამონტაჟებული კონტროლის სისტემა გარე მიწოდების გამათბობელისთვის.
კონტროლისთვის გამოიყენება PZ-61DR-E დისტანციური მართვის პულტი ჩაშენებული ყოველკვირეული ტაიმერით ან გამარტივებული PZ-43SMF-E დისტანციური მართვის პულტი.
შესაძლებელია ნახშირორჟანგის სენსორის დაკავშირება. სენსორის სიგნალზე (მშრალი კონტაქტი) საფუძველზე, ვენტილაციის განყოფილება გადადის ვენტილატორის მაღალ სიჩქარეზე, მართვის პანელზე დაყენებული სიჩქარის მიუხედავად.
LGH-RVXT-E1 სავენტილაციო ბლოკები იძლევა MAC-567IF-E1 Wi-Fi ინტერფეისის დაკავშირებას ადგილობრივი და დისტანციური მართვისთვის.
სითბოს გაცვლის ელემენტის მომსახურების ვადა 10 წლამდეა.
სითბოს აღდგენის მაღალი ეფექტურობა. ულტრა თხელი ფირი გამოიყენება როგორც აღმდგენი მასალა.
ნებადართულია მიწოდებისა და გამონაბოლქვი ჰაერის დისბალანსი.
პროგრამა Lossnay ჰაერის პარამეტრების შერჩევისა და გამოთვლისთვის.

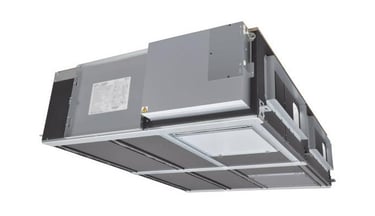

LGH-RVXT-E1
არხული მიწოდება-გამწოვი დანადგარები (ჰაერის ნაკადი 1500~2500 მ³/სთ)
გაგრილების და გათბობის ფრეონის სექცია GUG-SL-E შექმნილია LGH-RVX და LGH-RVXT სერიის Lossnay ჰაერის გადამამუშავებელი განყოფილებების შესაერთებლად. გაგრილებისა და გათბობის სიმძლავრის რეგულირების 2 გზა არსებობს: ოთახში ჰაერის ტემპერატურით (გამონაბოლქვი სადინარში), ასევე ოთახში მიწოდებული ჰაერის ტემპერატურით (გარდა GUG-01SL-E). პირველ შემთხვევაში, სავენტილაციო განყოფილება ინარჩუნებს სამიზნე ტემპერატურას მომსახურე ოთახში, ხოლო მეორეში, ზაფხულში აშორებს მიწოდების ჰაერის ზედმეტ სითბოს ან აცხელებს მას ზამთარში. ნახევრად ინდუსტრიული Mr.SLIM PUHZ-ZRP სერიის გარე დანაყოფები გამოიყენება კომპრესორ-კონდენსატორულ ერთეულებად (CCU). თავსებადი KKB-ების სია მოცემულია საინფორმაციო ბროშურაში.
GUG-SL-E ფრეონის განყოფილებას აქვს 2 ბეჭდური მიკროსქემის ერთეული საკონტროლო განყოფილებაში. ერთი, რომელიც აშენებულია PAC-IF013B-E კონტროლერის საფუძველზე, ურთიერთქმედებს KKB-თან, ხოლო მეორე LGH-RVX(T) ვენტილაციის განყოფილებასთან.
განყოფილება კონტროლდება კომპლექტში მოწოდებული სპეციალური კედელზე დამონტაჟებული დისტანციური მართვის საშუალებით. იგი გამოიყენება მთელი სისტემის ჩართვა/გამორთვის, რეჟიმების გადართვის (გაგრილება, გათბობა, ვენტილაცია) და სამიზნე ტემპერატურის დასაყენებლად.
დამატებითი დისტანციური მართვის პულტი (ოპცია PZ-61DR-E) შეიძლება დაუკავშირდეს Lossnay ჰაერის გამტარ განყოფილებას მისი სპეციალური ფუნქციების კონფიგურაციისთვის.
შენიშვნა.
GUG-SL-E-სთან თავსებადობისთვის, Lossnay LGH-RVX სერიის ჰაერგამტარ ერთეულს უნდა ჰქონდეს წარმოების თარიღი 2016 წლის ივნისი ან უფრო გვიან (სერიული ნომერი 16060001 ან უფრო ახალი, პროგრამული უზრუნყვებლობის ვერსია 05 ან უფრო ახალი).

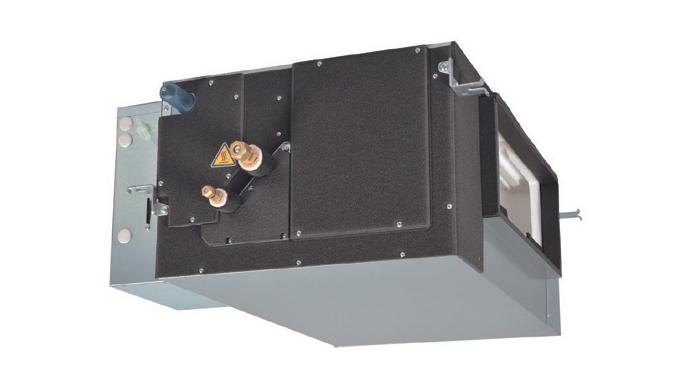

GUG-01/02/03 SL-E
რხული საფრეონო სექცია გაგრილება და გათბობა (ჰაერის ნაკადი 500~2500 მ³/სთ)
შენიშვნები:
1. MELVEST — ახალი პროგრამა Lossnay-ის ჰაერის გადამამუშავებელი ერთეულებისთვის ჰაერის პარამეტრების შერჩევისა და გამოთვლისთვის.
2. პროგრამა Lossnay ჰაერის პარამეტრების შერჩევისა და გამოთვლისთვის
