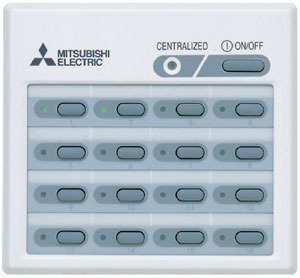

სისტემური პულტი (ჩართვა/გამორთვა) PAC-YT40ANRA

გამარტივებული ცენტრალური პულტი

16 ჯგუფი/50 ბლოკი.

შეიძლება გამოყენებულ იქნას გარე მოწყობილობების ჩართვა/გამორთვისთვის.

16 ინდივიდუალური მართვის ღილაკი და ერთი ჯგუფის მართვის ღილაკი, LED ინდიკატორები მიუთითებს ჯგუფების მიმდინარე სტატუსზე.

დაკავშირება ხდება ორსადენიანი კაბელით შიდა მოწყობილობების ხაზთან (TV3) პოლარობის დაკვირვების გარეშე.

აქვს კლემები გარე მართვის სქემების შესაერთებლად (ყველა ჯგუფის ჩართვა/გამორთვა) და მონიტორინგის (ჩართვა/გამორთვა, ნორმალური/ავარიული სიტუაცია).

არასწორი ჩართვის შემთხვევაში, შესაბამისი ჯგუფის LED ციმციმებს.

ზომები (WxHxD): 130 მმ x 120 მმ x 19 მმ

სამონტაჟო ინსტრუქცია PAC-YT40ANRA (0,4 Mb, 1 გვ.)

მახასიათებლები

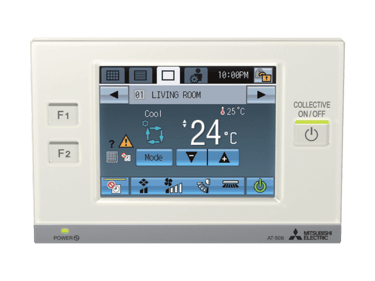

სენსორული კონტროლერი AT-50B

სრულფუნქციური ცენტრალური კონტროლერი

16 ჯგუფი/50 ბლოკი

კონტროლერი აღჭურვილია 5 დიუმიანი ფერადი სენსორული ეკრანით ნათელი უკანა განათებით.

თხევადი ბროლის მატრიცას აქვს ზომა 320 x 240 პიქსელი (QVGA) და დამზადებულია TFT ტექნოლოგიით, რაც უზრუნველყოფს მაღალ შესრულებას, გამოსახულების სიცხადეს და კონტრასტს. გამოსახულების სიკაშკაშე და ხმის მოცულობა რეგულირდება დაყენების დროს.

უკანა განათება ირთვება ეკრანზე პირველად შეხებისას. ავტომატური გამორთვა ხდება 1/3/5/7 ან ბოლო შეხებიდან 10 წუთის შემდეგ. თუ გაუმართაობა მოხდა კონდიცირების სისტემაში, უკანა განათება ჩართულია.

მოწყობილობას შეუძლია 50 ობიექტის მონიტორინგი. ობიექტი არის შიდა დანაყოფების ჯგუფი, Lossnay ჰაერის გადამამუშავებელი განყოფილებები ან მესამე მხარის სისტემა, რომელიც დაკავშირებულია M-NET ქსელთან PAC-YG66DCA-J კონტროლერის მეშვეობით.

AT-50B მოწყობილობას, გარდა ძირითადი კონტროლისა და მონიტორინგის ფუნქციებისა, აქვს მთელი რიგი დამატებითი ფუნქციები: მოლოდინის რეჟიმში გათბობა/გაგრილება, ავტომატური დაბრუნება დადგენილ ტემპერატურაზე (სამიზნე ტემპერატურის დროებითი ცვლილება 1, 2, 3 ან 4°-ით. C), ასევე 2 სეზონური ყოველკვირეული ტაიმერი.

სამიზნე ტემპერატურის დაყენების სიზუსტეა 0,5°C ან 1°C, შიდა ერთეულის მოდელის მიხედვით.

ორმაგი სამიზნე ტემპერატურა ავტომატურ რეჟიმში (PURY-P).

შენიშვნა.

PAC-YG60MCA-J, PAC-YG63MCA-J მოწყობილობებთან ურთიერთქმედება არ არის გათვალისწინებული.

საინფორმაციო ბროშურა AT-50B (0,5 Mb, 2 გვ.)

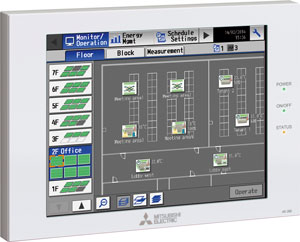

ცენტრალური კონტროლერები AE-200E, AE-50E და EW-50E

მრავალფუნქციური ცენტრალური კონტროლერები

AE-200E და AE-50E კონტროლერები აღჭურვილია 10.4 დიუმიანი ნათელი შუქით ფერადი სენსორული ეკრანით (SVGA TFT: 800×600). EW-50E კონტროლერს არ აქვს დისპლეი.

უკანა განათება ირთვება ეკრანზე პირველად შეხებისას. ავტომატური გამორთვა ხდება ბოლო შეხებიდან 3 წუთის შემდეგ. თუ გაუმართაობა მოხდა კონდიცირების სისტემაში, უკანა განათება ჩართულია.

AE-200E-ს შეუძლია უშუალოდ აკონტროლოს 50 შიდა ერთეული, 200 შიდა ერთეული სამი დამატებითი AE-50E ან EW-50E გაფართოების ინტერფეისის გამოყენებით. (AE-50E კონტროლერები არ შეიძლება გამოყენებულ იქნას AE-200E-სგან განცალკევებით.) "AE-200E+3xAE-50E" (ან "AE-200E+3xEW-50E") მოწყობილობების რამდენიმე ნაკრები კომპიუტერთან დაკავშირება საშუალებას გაძლევთ მოაწყოთ კონტროლი 200-ზე მეტი შიდა ერთეული ვებ ბრაუზერის საშუალებით. საკონტროლო ობიექტების მაქსიმალური რაოდენობა შეიძლება მიაღწიოს 2000-ს.

შიდა ბლოკების ან მათი ჯგუფების ხატები განლაგებულია იატაკის გეგმებზე. ერთი სართულის გეგმის რასტრული გამოსახულების გარჩევადობა არ აღემატება 1890×900 პიქსელს. იატაკის გეგმა შეიძლება დაიყოს 6 ნაწილად, რომელთაგან თითოეული შეიძლება შეიცავდეს 30-მდე ბლოკის ან ჯგუფის ხატებს.

AE-200E, AE-50E და EW-50E მოწყობილობებს აქვთ ჩაშენებული კვების წყარო. გარე ელექტრომომარაგების PAC-SC51KUA გამოყენება საჭიროა მხოლოდ იმ შემთხვევაში, თუ სხვა ცენტრალური კონტროლერები დაკავშირებულია იმავე M-NET ხაზთან.

AE-200E, AE-50E და EW-50E კონტროლერები აღჭურვილია USB პორტით. პორტი გამოიყენება ენერგიის დიფერენცირებული აღრიცხვის მონაცემების კოპირებისთვის, იატაკის გეგმების ჩამოტვირთვისთვის, სისტემის პარამეტრების სარეზერვო ასლისთვის და პროგრამული უზრუნველყოფის განახლებისთვის.

ორმაგი სამიზნე ტემპერატურა ავტომატურ რეჟიმში (PURY-P).

სმარტფონებისა და ტაბლეტების ვებ ბრაუზერებთან ურთიერთქმედება.

მოწყობილობებს აქვთ ჩაშენებული რუსიფიცირებული ვებ სერვერი. ინტერნეტის საშუალებით დისტანციური ურთიერთქმედებისთვის უზრუნველყოფილია SSL ავტორიზაცია (რეკომენდებულია VPN არხის ორგანიზება არაავტორიზებული წვდომის თავიდან ასაცილებლად).

AE-200E, AE-50E და EW-50E პროგრამული უზრუნველყოფა (7.31 და უფრო მაღალი ვერსია) გაძლევთ საშუალებას აჩვენოთ 2000-მდე ბლოკი ბრაუზერის ერთ ფანჯარაში (საჭიროა ინტეგრირებული ცენტრალიზებული კონტროლის ლიცენზია). ჩაშენებული ვებ სერვერი თავსებადია კომპიუტერებთან, ტაბლეტებთან და სმარტფონებთან. ოპერაციული სისტემის და ბრაუზერის ვერსიების თავსებადობა მითითებულია საინფორმაციო ბროშურაში.

Firmware ვერსია 7.31 (ან უფრო მაღალი) მხარს უჭერს მოწყობილობის დაკავშირების შესაძლებლობას შენობის მართვის სისტემებთან (BMS) BACnet® პროტოკოლის გამოყენებით. ეს მოითხოვს „BACnet® კავშირის“ ლიცენზიის შეძენას.

საჯაროდ ხელმისაწვდომი სიმულატორი დაგეხმარებათ მოწყობილობის მუშაობის შესწავლაში:

ონლაინ სიმულატორი AE-200E

შენიშვნა.

საიტებზე უკვე დაინსტალირებულ მოწყობილობებში ახალი შესაძლებლობების გამოსაყენებლად აუცილებელია მათი პროგრამული უზრუნველყოფის განახლება.

საინფორმაციო ბროშურა AE-200E, AE-50E и EW-50E (1 Mb, 2 გვ.)

AE-200E

AE-50E

აღწერა:

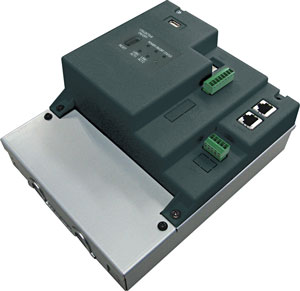

EW-50E კონტროლერს არ აქვს დისპლეი და შექმნილია კომპიუტერთან დასაკავშირებლად.

AE-200E-ს შეუძლია უშუალოდ აკონტროლოს 50 შიდა ერთეული, 200 შიდა ერთეული სამი დამატებითი AE-50E ან EW-50E გაფართოების ინტერფეისის გამოყენებით. "AE-200E+3xEW-50E" მოწყობილობების რამდენიმე ნაკრების კომპიუტერთან დაკავშირება საშუალებას გაძლევთ მოაწყოთ 200-ზე მეტი შიდა ერთეულის კონტროლი ვებ ბრაუზერის საშუალებით. საკონტროლო ობიექტების მაქსიმალური რაოდენობა შეიძლება მიაღწიოს 2000-ს.

შიდა ბლოკების ან მათი ჯგუფების ხატები განლაგებულია იატაკის გეგმებზე. ერთი სართულის გეგმის რასტრული გამოსახულების გარჩევადობა არაუმეტეს 1890×900 პიქსელია. იატაკის გეგმა შეიძლება დაიყოს 6 ნაწილად, რომელთაგან თითოეული შეიძლება შეიცავდეს 30-მდე ბლოკის ან ჯგუფის ხატებს.

EW-50E მოწყობილობას აქვს ჩაშენებული კვების წყარო. გარე ელექტრომომარაგების PAC-SC51KUA გამოყენება საჭიროა მხოლოდ იმ შემთხვევაში, თუ სხვა ცენტრალური კონტროლერები დაკავშირებულია იმავე M-NET ხაზთან.

EW-50E კონტროლერი აღჭურვილია USB პორტით. პორტი გამოიყენება ენერგიის დიფერენცირებული აღრიცხვის მონაცემების კოპირებისთვის, იატაკის გეგმების ჩამოტვირთვისთვის, სისტემის პარამეტრების სარეზერვო ასლისთვის და პროგრამული უზრუნველყოფის განახლებისთვის.

ორმაგი სამიზნე ტემპერატურა ავტომატურ რეჟიმში (PURY-P).

სმარტფონებისა და ტაბლეტების ვებ ბრაუზერებთან ურთიერთქმედება.

მოწყობილობას აქვს ჩაშენებული რუსული ვებ სერვერი. ინტერნეტის საშუალებით დისტანციური ურთიერთქმედებისთვის უზრუნველყოფილია SSL ავტორიზაცია (რეკომენდებულია VPN არხის ორგანიზება არაავტორიზებული წვდომის თავიდან ასაცილებლად).

EW-50E პროგრამული უზრუნველყოფა (ვერსია 7.31 და უფრო მაღალი) გაძლევთ საშუალებას აჩვენოთ 2000-მდე ბლოკი ბრაუზერის ერთ ფანჯარაში (საჭიროა ინტეგრირებული ცენტრალიზებული კონტროლის ლიცენზია). ჩაშენებული ვებ სერვერი თავსებადია კომპიუტერებთან, ტაბლეტებთან და სმარტფონებთან. ოპერაციული სისტემის და ბრაუზერის ვერსიების თავსებადობა მითითებულია საინფორმაციო ბროშურაში.

Firmware ვერსია 7.31 (ან უფრო მაღალი) მხარს უჭერს მოწყობილობის დაკავშირების შესაძლებლობას შენობის მართვის სისტემებთან (BMS) BACnet® პროტოკოლის გამოყენებით. ეს მოითხოვს BACnet® კავშირის ლიცენზიის შეძენას.

EF-50E

აღწერა:

AE-50E კონტროლერი აღჭურვილია 10.4 დიუმიანი ნათელი ფონით განათებული ფერადი სენსორული ეკრანით (SVGA TFT: 800×600).

AE-200E-ს შეუძლია უშუალოდ აკონტროლოს 50 შიდა ერთეული, 200 შიდა ერთეული სამი დამატებითი AE-50E ან EW-50E გაფართოების ინტერფეისის გამოყენებით. (AE-50E კონტროლერები არ შეიძლება გამოყენებულ იქნას AE-200E-სგან დამოუკიდებლად.) "AE-200E+3xAE-50E" მოწყობილობების რამდენიმე ნაკრების კომპიუტერთან დაკავშირება საშუალებას გაძლევთ მოაწყოთ 200-ზე მეტი შიდა ერთეულის კონტროლი ვებ ბრაუზერის საშუალებით. საკონტროლო ობიექტების მაქსიმალური რაოდენობა შეიძლება მიაღწიოს 2000-ს.

შიდა ბლოკების ან მათი ჯგუფების ხატები განლაგებულია იატაკის გეგმებზე. ერთი სართულის გეგმის რასტრული გამოსახულების გარჩევადობა არაუმეტეს 1890×900 პიქსელია. იატაკის გეგმა შეიძლება დაიყოს 6 ნაწილად, რომელთაგან თითოეული შეიძლება შეიცავდეს 30-მდე ბლოკის ან ჯგუფის ხატებს.

AE-50E-ს აქვს ჩაშენებული კვების წყარო. გარე ელექტრომომარაგების PAC-SC51KUA გამოყენება საჭიროა მხოლოდ იმ შემთხვევაში, თუ სხვა ცენტრალური კონტროლერები დაკავშირებულია იმავე M-NET ხაზთან.

AE-50E კონტროლერი აღჭურვილია USB პორტით. პორტი გამოიყენება ენერგიის დიფერენცირებული აღრიცხვის მონაცემების კოპირებისთვის, იატაკის გეგმების ჩამოტვირთვისთვის, სისტემის პარამეტრების სარეზერვო ასლისთვის და პროგრამული უზრუნველყოფის განახლებისთვის.

ორმაგი სამიზნე ტემპერატურა ავტომატურ რეჟიმში (PURY-P).

სმარტფონებისა და ტაბლეტების ვებ ბრაუზერებთან ურთიერთქმედება.

მოწყობილობას აქვს ჩაშენებული რუსული ვებ სერვერი. ინტერნეტის საშუალებით დისტანციური ურთიერთქმედებისთვის უზრუნველყოფილია SSL ავტორიზაცია (რეკომენდებულია VPN არხის ორგანიზება არაავტორიზებული წვდომის თავიდან ასაცილებლად).

AE-50E პროგრამული უზრუნველყოფა (ვერსია 7.31 და უფრო მაღალი) გაძლევთ საშუალებას აჩვენოთ 2000-მდე ბლოკი ბრაუზერის ერთ ფანჯარაში (საჭიროა ინტეგრირებული ცენტრალიზებული კონტროლის ლიცენზია). ჩაშენებული ვებ სერვერი თავსებადია კომპიუტერებთან, ტაბლეტებთან და სმარტფონებთან. ოპერაციული სისტემის და ბრაუზერის ვერსიების თავსებადობა მითითებულია საინფორმაციო ბროშურაში.

Firmware ვერსია 7.31 (ან უფრო მაღალი) მხარს უჭერს მოწყობილობის დაკავშირების შესაძლებლობას შენობის მართვის სისტემებთან (BMS) BACnet® პროტოკოლის გამოყენებით. ეს მოითხოვს BACnet® კავშირის ლიცენზიის შეძენას.

PAC-YG60MCA-J, PAC-YG63MCA-J, PAC-YG66DCA-J

გარე მოწყობილობებთან დაწყვილების კონტროლერები

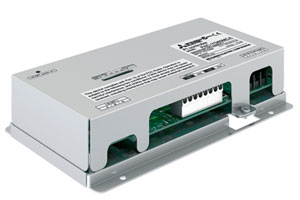

იმპულსების მრიცხველი PAC-YG60MCA: ენერგიის მოხმარების ცალკე გაზომვა

PAC-YG60MCA მოწყობილობა შექმნილია 4-მდე ელექტროენერგიის მრიცხველის დასაკავშირებლად სარელეო ტელემეტრიის გამომავალთან. ამ მოწყობილობის გამოყენებით შეიძლება მოეწყოს ელექტროენერგიის მოხმარების დიფერენცირებული აღრიცხვა, პიკური სიმძლავრის შეზღუდვა, ასევე ელექტროენერგიის ხარჯების გრაფიკული წარმოდგენა.

აღწერა:

PAC-YG60MCA მოწყობილობა შექმნილია 4-მდე ელექტროენერგიის მრიცხველის დასაკავშირებლად სარელეო ტელემეტრიის გამომავალთან. ამ მოწყობილობის გამოყენებით შეიძლება მოეწყოს ელექტროენერგიის მოხმარების დიფერენცირებული აღრიცხვა, პიკური სიმძლავრის შეზღუდვა, ასევე ელექტროენერგიის ხარჯების გრაფიკული წარმოდგენა.

შენიშვნა.

მოწყობილობა დაკავშირებულია M-NET ქსელთან. ელექტრომომარაგებისთვის საჭიროა გარე 24 ვ DC წყარო.

გამოყენების მაგალითი: ელექტროენერგიის მოხმარების ცალკე აღრიცხვა.

საინფორმაციო ბროშურა PAC-YG60MCA (0,8 Mb, 2 გვ.)

PAC-YG63MCA: ტემპერატურისა და ტენიანობის გაზომვა

PAC-YG63MCA მოწყობილობა შექმნილია 1 ტემპერატურის და 1 ტენიანობის სენსორის დასაკავშირებლად სხვადასხვა ტიპის გამომავალი სიგნალებით: 4-20 mA, 1-5 V, Pt100 (მხოლოდ ტემპერატურის სენსორი), 0-10 V. გაზომილი მნიშვნელობები შეიძლება გრაფიკულად იყოს წარმოდგენილი პროგრამის გაგზავნაში ან შენახული იყოს ტექსტურ ფაილში. მათ შეუძლიათ სისტემის ფუნქციონირებისთვის შემავალი პარამეტრების ფუნქცია. თუ ტემპერატურის მნიშვნელობა ცდება დადგენილ დიაპაზონს, შეიძლება გაიგზავნოს ელ.წერილი.

შენიშვნა.

მოწყობილობა დაკავშირებულია M-NET ქსელთან. ელექტრომომარაგებისთვის საჭიროა გარე 24 ვ DC წყარო.

მოხმარების მაგალითი: ტემპერატურისა და ტენიანობის კონტროლი.

PAC-YG63MCA: ტემპერატურის და ტენიანობის საზომი

PAC-YG66DCA მოწყობილობა განკუთვნილია გარე სქემების დასაკავშირებლად:

2 სტატიკური შეყვანა (მშრალი კონტაქტები) და 2 სტატიკური ან პულსი გამომავალი. სურვილისამებრ, შესაძლებელია კიდევ 4 გარე არხის დამატება.

შესაძლებელია გამომავალი სიგნალების სხვადასხვა კორესპონდენციის დაპროგრამება სისტემის მოვლენებზე, ასევე სისტემის რეაქციების შეყვანის სიგნალებზე. ამას დასჭირდება ცენტრალურ კონტროლერში „ინტერლოკის კონტროლის“ ლიცენზიის შეძენა და გააქტიურება.

არ არის საჭირო ლიცენზიები მესამე მხარის აღჭურვილობის დამოუკიდებლად გასაკონტროლებლად ვებ ბრაუზერიდან ან ცენტრალური კონტროლერის ეკრანიდან.

საინფორმაციო ბროშურა PAC-YG63MCA (0,8 Mb, 2 გვ.)

საინფორმაციო ბროშურა PAC-YG66DCA (0,8 Mb, 2 გვ.)

PAC-YG60MCA-J

PAC-YG63MCA-J

PAC-YG66DCA-J

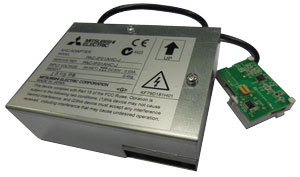

კონვერტორი PAC-IF01AHC-J

მონაცემების კონვერტაცია M-NET სიგნალის ხაზიდან ALPHA2 სერიის კონტროლერზე გადასატანად

PAC-IF01AHC-J კონვერტორი აკონვერტებს მონაცემებს M-NET სიგნალის ხაზიდან, რათა გადაიტანოს ისინი ALPHA2 სერიის კონტროლერზე. ALPHA2 კონტროლერები არის MITSUBISHI ELECTRIC CORPORATION-ის მიერ წარმოებული პროგრამირებადი ლოგიკური კონტროლერების სერია.

1 კომპლექტი "PAC-IF01AHC-J + ALPHA2" საშუალებას გაძლევთ განახორციელოთ შემდეგი ფუნქციები:

ა) გარე მოწყობილობების კონტროლი კონდიციონერის სენსორების და მართვის პანელის გამოყენებით (იხ. შენიშვნა 1).

ბ) კონდიციონერის მუშაობის სინქრონიზაცია (არაუმეტეს 2 ჯგუფი თითო 16 ერთეული) ALPHA2 კონტროლერთან დაკავშირებულ გარე მოწყობილობებთან. უღელტეხილის/ჩავარდნის სტატუსის მონიტორინგი შესაძლებელია 50 ერთეულამდე ერთდროულად.

გ) კონდიციონერების კონტროლი M-NET ქსელში (არაუმეტეს 2 ჯგუფი 16 ერთეული თითო).

დ) ALPHA2 შემავალი/გამომავალი სქემების მონიტორინგი Mitsubishi Electric-ის დისტანციური მართვის და ცენტრალური კონტროლერების მეშვეობით.

ზომები:

ა) PAC-IF01AHC-J - 116 მმ x 90 მმ x 40 მმ, კაბელის სიგრძე ALPHA2 (AL2-CAB) ადაპტერით 500 მმ;

ბ) ALPHA2 - 124,6 მმ x 90 მმ x 52 მმ

არ არის საჭირო ქსელის ძაბვის მიერთება PAC-IF01AHC-J გადამყვანთან, ის იღებს ენერგიას M-NET სიგნალის ხაზიდან. ენერგიის მოხმარების ინდექსი 0,5.

შენიშვნები:

1) M-NET სიგნალის ხაზში სენსორებიდან ინფორმაციის გადაცემა შესაძლებელია 70 წმ-მდე ინტერვალით. რეალურ დროში კონტროლის სისტემების განსახორციელებლად, გარე ანალოგური სენსორები უნდა იყოს დაკავშირებული ALPHA2 კონტროლერის შეყვანებთან.

2) PAC-IF01AHC-J კონვერტორი თავსებადია PAR-U02MEDA მართვის პანელთან, ასევე EW-50E ცენტრალურ კონტროლერთან.

3) PAC-IF01AHC-J გადამყვანი თავსებადია მხოლოდ შემდეგ ALPHA2 სერიის კონტროლერებთან: AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D.

საინფორმაციო ბროშურა PAC-IF01AHC-J (0,5 Mb, 2 გვ.)

შლუზი LMAP04-E

შლუზი LonWorks® ქსელისთვის

ინტერფეისი (კარიბჭე) ნახევრად ინდუსტრიული კონდიციონერების დასაკავშირებლად Mr.Slim “A-control”, საყოფაცხოვრებო სისტემები M- და S სერიის “new A-control”, ჰაერგამტარი დანადგარები Lossnay, ასევე მრავალზონიანი City Multi სისტემები. დისპეტჩერიზაციის სისტემების მშენებლობა LonWorks ქსელის მეშვეობით. მოწყობილობას მოყვება ქსელის ცვლადების აღწერა - SNVT.

ერთი LMAP04-E მოწყობილობა განკუთვნილია 50 შიდა ბლოკისთვის.

თუ შიდა ერთეულების რაოდენობა აღემატება 50-ს, მაშინ უნდა შექმნათ გარე ერთეულების ასოციაციები, რომელთაგან თითოეულს აქვს არაუმეტეს 50 შიდა ერთეული. თითოეული ამ ასოციაციისთვის დამონტაჟებულია LMAP04-E მოწყობილობა.

LMAP04-E მოწყობილობებისთვის უნდა იყოს უზრუნველყოფილი კვების წყარო (220 ვ).

საინფორმაციო ბროშურა LMAP04-E (0,2 Mb, 1 გვ.)
