შიდა ბლოკები HYBRID R2 სისტემებისთვის

მულტიზონალური VRF-სისტემები CITY MULTI

შიდა ბლოკები HYBRID R2 სისტემებისთვის

Mitsubishi Electric CITY MULTI HYBRID R2 აერთიანებს VRF ტექნოლოგიის მაღალ ენერგოეფექტურობასა და წყლის სისტემებზე დაფუძნებული გათბობისა და გაგრილების უპირატესობებს.
ტრადიციული VRF სისტემებისგან განსხვავებით, HYBRID R2 სისტემაში HBC კონტროლერიდან შიდა ბლოკებამდე სითბოსა და სიცივის გადასაცემად გამოიყენება წყალი და არა მაცივარაგენტის პირდაპირი ცირკულაცია. მაცივარაგენტი ცირკულირებს მხოლოდ გარე ბლოკსა და HBC კონტროლერს შორის.

ძირითადი უპირატესობები

მაცივარაგენტის გარეშე მომუშავე შიდა ბლოკები. შიდა ბლოკებში ცირკულირებს მხოლოდ წყალი, ამიტომ მომსახურე შენობების ოთახებში მაცივარაგენტის მილსადენების გაყვანა საჭირო არ არის.
ერთდროული გაგრილება და გათბობა. სხვადასხვა ოთახში შესაძლებელია გაგრილებისა და გათბობის რეჟიმების ერთმანეთისგან დამოუკიდებლად გამოყენება, მომხმარებლების ინდივიდუალური საჭიროებების შესაბამისად.
ენერგოეფექტურობა. სითბოს რეკუპერაციის ტექნოლოგია საშუალებას იძლევა, გაგრილების პროცესში გამოყოფილი ჭარბი სითბო გამოყენებულ იქნეს სხვა ზონების გასათბობად, რაც ამცირებს ენერგიის საერთო მოხმარებას.
ინდივიდუალური კომფორტი. თითოეული შიდა ბლოკი უზრუნველყოფს ტემპერატურის დამოუკიდებელ რეგულირებას შესაბამის ზონაში.
მონტაჟის მოქნილობა. სხვადასხვა არქიტექტურული და ტექნიკური მოთხოვნისთვის ხელმისაწვდომია არხული, კასეტური და იატაკზე დასამონტაჟებელი შიდა ბლოკები.

HYBRID R2 სისტემის მუშაობის პრინციპი

სისტემის ცენტრალური ელემენტია ჰიბრიდული გამანაწილებელი კონტროლერი HBC (Hybrid Branch Controller). მაცივარაგენტი–წყლის თბომცვლელების საშუალებით იგი ამზადებს ცხელ და გაცივებულ წყალს, რომელიც ორმილიანი წყლის კონტურით მიეწოდება შიდა ბლოკებს.
ეს ტექნოლოგია განსაკუთრებით შესაფერისია სასტუმროებისთვის, ოფისებისთვის, საცხოვრებელი კომპლექსებისა და სხვა ობიექტებისთვის, სადაც საჭიროა კლიმატის ინდივიდუალური მართვა, ერთდროული გაგრილებისა და გათბობის შესაძლებლობით.
მნიშვნელოვანია: HYBRID R2-ის შიდა ბლოკები სპეციალურად შექმნილია წყალზე დაფუძნებული HVRF სისტემებისთვის და უნდა დაუკავშირდეს თავსებად HBC კონტროლერს.

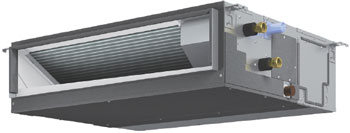

˅ PEFY-WP VMA-E: 2,2–14,0 კვტ, საშუალო სტატიკური წნევის არხული შიდა ბლოკი

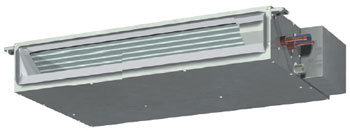

˅ PEFY-WP VMS1-E: 1,2–5,6 კვტ, დაბალი სტატიკური წნევის კომპაქტური არხული შიდა ბლოკი, სიმაღლე 200 მმ

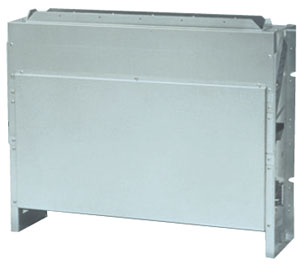

˅ PFFY-WP VLRMM-E: 2,2–5,6 კვტ, ჩასაშენებელი იატაკის შიდა ბლოკი, სტატიკური წნევა 60 პა

PEFY-WP სერიის შიდა ბლოკები განკუთვნილია მხოლოდ HYBRID R2 სისტემებში გამოსაყენებლად. შიდა ბლოკი უკავშირდება M-NET საკომუნიკაციო ხაზს.

კომპაქტური კონსტრუქცია: ყველა მოდიფიკაციის კორპუსის სიმაღლე შეადგენს 250 მმ-ს.
ჩაშენებულია დაბალი ხმაურის მქონე დრენაჟის ტუმბო, რომლის აწევის სიმაღლეა 550 მმ წყლის სვეტი. ტუმბო აღჭურვილია გადავსების სენსორით.
კომპლექტში შედის ჰაერის ფილტრი.

საინფორმაციო ბროშურა PEFY-WP VMA-E (279,7 კბ, 1 გვერდი)

საშუალო სტატიკური წნევის არხული შიდა ბლოკი

PEFY-WP VMA-E: 2,2–14,0 кВт

PEFY-WP სერიის შიდა ბლოკები განკუთვნილია მხოლოდ HYBRID R2 სისტემებში გამოსაყენებლად. შიდა ბლოკის ელექტრონული მართვის პლატა უკავშირდება M-NET საკომუნიკაციო ხაზს.

სპეციალურად შემუშავებული ვენტილატორისა და თბომცვლელის წყალობით უზრუნველყოფილია ხმაურის დაბალი დონე.
კორპუსის სიმაღლე: 200 მმ.
ვენტილატორის რეგულირებადი სტატიკური წნევა: 5 / 15 / 35 / 50 პა.
ვენტილატორის 3 სიჩქარე: მაღალი, საშუალო და დაბალი.
ჩაშენებული დრენაჟის ტუმბო: წყლის აწევის სიმაღლე 550 მმ.
ჰაერის ფილტრი შედის კომპლექტში.
