ჰაერის მიწოდების დანადგარის ფრეონის სექციის კონტროლერი «PAC-AH M-J»
მულტიზონიანი VRF-სისტემები CITY MULTI

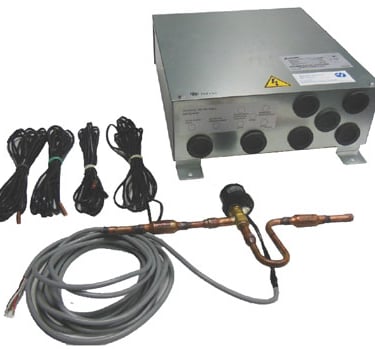

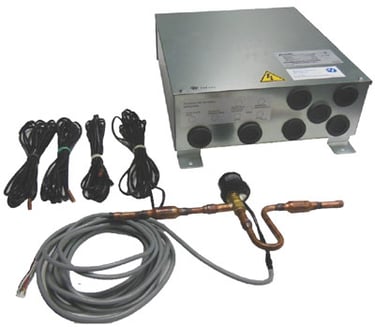

კონტროლერი «PAC-AH M-J»
ფრეონის სექციიის ჰაერის მოწოდების დანადგარებისთვის
კონტროლერები PAC-AH125, 140, 250, 500M-J საშუალებას გაძლევთ დააკავშიროთ ჰაერის მიწოდების დანადგარის ფრეონის სექცია City Multi-zone VRF სისტემის გარე ბლოკთან. ამ შემთხვევაში, ჰაერის გამტარ განყოფილებას შეუძლია მუშაობა როგორც გაგრილების, ასევე გათბობის რეჟიმში. სამიზნე ტემპერატურა შეიძლება კონტროლდებოდეს სადინარში გამონაბოლქვი ჰაერის ან მიწოდების ჰაერის ტემპერატურით.
კონტროლერს მოყვება 4 თერმისტორი დამაგრების ელემენტებით, ასევე ელექტრონული გაფართოების სარქველი.
კონტროლერის მართვა შესაძლებელია ცალკე მოწოდებული PAR-41MAR ან PAR-U02MEDA მართვის პანელების გამოყენებით, ასევე გარე სიგნალების გამოყენებით: მშრალი კონტაქტი - ჩართვა/გამორთვა, ანალოგური სიგნალი 0~10 V - სამიზნე ტემპერატურა, მშრალი კონტაქტი - განგაში. გარე სისტემებთან ურთიერთობისთვის უზრუნველყოფილია გამომავალი სიგნალები: ჩართვა/გამორთვა, საგანგებო მდგომარეობა, გაყინვა, ვენტილატორის კონტროლი.
კონტროლერის დაფას აქვს კონექტორი MAC-334IF-E მოწყობილობის დასაკავშირებლად. ეს მოწყობილობა გთავაზობთ კონტროლის ალტერნატიულ ვარიანტებს.
შენიშვნები:
1) ერთი ან მეტი PAC-AH125, 140, 250, 500M-J კონტროლერი, ისევე როგორც City Multi შიდა ერთეული, შეიძლება დაკავშირებული იყოს ერთ ჰიდრავლიკურ წრესთან.
2) ნებადართულია City Multi სისტემის შიდა ბლოკების და კონტროლერების PAC-AH125, 140, 250, 500M-J გაერთიანება ერთ ჰიდრავლიკურ წრეში. ამ შემთხვევაში, მიწოდების ერთეულის ჰაერის მაქსიმალური ნაკადი უნდა შემცირდეს საინფორმაციო ბროშურაში მითითებულ მნიშვნელობამდე.
3) დასაშვებია რამდენიმე ფრეონის განყოფილების კონტროლერის დაკავშირება ერთ გარე ბლოკთან.
საინფორმაციო ბროშურა PAC-AH_M-J (751 kB, 2 გვ.)
გამოყენების რეკომენდაციები PAC-AH_M-J (1.4 Mb, 44 გვ.)
