Системный пульт (вкл/выкл) PAC-YT40ANRA
Упрощенный центральный пульт
16 групп/50 блоков.
Может использоваться для включения/выключения внешних приборов.
16 кнопок индивидуального включения и одна кнопка группового управления, светодиодные индикаторы указывают текущее состояние групп.
Подключается двухжильным кабелем без соблюдения полярности к линии внутренних приборов (ТВ3).
Имеет клеммы для подключения внешних цепей управления (включить/выключить все группы) и контроля (включено/выключено, норма/авария).
При неисправности соответствующий светодиодный индикатор группы мигает.
Габаритные размеры (Ш×В×Г): 130 мм x 120 мм x 19 мм
Информационная брошюра PAC-YT40ANRA (0,4 МБ, 1 стр.)
Характеристики
Сенсорный контроллер AT-50B
Полнофункциональный центральный контроллер
16 групп/50 блоков
Контроллер оснащен цветным 5-ти дюймовым сенсорным дисплеем с яркой подсветкой.
Жидкокристаллическая матрица имеет размер 320 х 240 точек (QVGA) и выполнена по технологии TFT, обеспечивающей высокое быстродействие, четкость и контрастность изображения. Яркость изображения и громкость звука регулируются при настройке.
Подсветка включается при первом касании экрана. Автоматическое отключение происходит через 1/3/5/7 или 10 минут после последнего касания. При возникновении неисправности в системе кондиционирования подсветка включается.
Прибор может контролировать 50 объектов. Объект — это группа внутренних блоков, приточно-вытяжных установок Lossnay или сторонняя система, подключенная в сеть M-NET через контроллер PAC-YG66DCA-J.
Прибор AT-50B кроме основных функций управления и контроля имеет ряд дополнительных возможностей: дежурное отопление/охлаждение, автоматический возврат к заданной температуре (временное изменение целевой температуры на 1, 2, 3 или 4°С), а также 2 сезонных недельных таймера.
Точность установки целевой температуры составляет 0,5°С или 1°С в зависимости от модели внутреннего блока.
Двойная целевая температура в автоматическом режиме (PURY-P).
Примечание.
Взаимодействие с приборами PAC-YG60MCA-J, PAC-YG63MCA-J не предусмотрено.
Информационная брошюра AT-50B (0,5 МБ, 2 стр.)
Центральные контроллеры AE-200E, AE-50E и EW-50E
Многофункциональные центральные контроллеры
Контроллеры AE-200E и AE-50E оснащены цветным сенсорным дисплеем с яркой подсветкой размером 10,4 дюйма (SVGA TFT: 800×600). Контроллер EW-50E не имеет дисплея.
Подсветка включается при первом касании экрана. Автоматическое отключение происходит через 3 минуты после последнего касания. При возникновении неисправности в системе кондиционирования подсветка включается.
Прибор AE-200E может контролировать 50 внутренних блоков непосредственно, 200 внутренних блоков — при использовании трех дополнительных интерфейсов расширения AE-50E или EW-50E. (Контроллеры AE-50E не могут быть использованы отдельно от AE-200E.) Подключение нескольких комплектов приборов «AE-200E+3хAE-50E» (или «AE-200E+3хEW-50E») к компьютеру позволяет организовать управление более 200 внутренними блоками через веб-браузер. Максимальное количество объектов управления может достигать 2000.
Иконки внутренних блоков или их групп располагаются на планах этажей. Разрешение растрового рисунка плана одного этажа — не более 1890×900 точек. Этажный план можно разделить на 6 частей, на каждой из которых может быть размещено до 30 иконок блоков или групп.
Приборы AE-200E, AE-50E и EW-50E имеют встроенный блок питания. Использование внешнего блока питания PAC-SC51KUA требуется только, если другие центральные контроллеры подключены в ту же линию M-NET.
Контроллеры AE-200E, AE-50E и EW-50E оснащены USB-портом. Порт используется для копирования данных дифференцированного учета электропотребления, для загрузки поэтажных планов, для резервного копирования системных настроек, а также для обновления встроенного программного обеспечения.
Двойная целевая температура в автоматическом режиме (PURY-P).
Взаимодействие с веб-браузерами смартфонов и планшетов.
Приборы имеют встроенный русифицированный веб-сервер. Для удаленного взаимодействия через сеть Интернет предусмотрена SSL-аутентификация (рекомендуется организовывать VPN-канал для предотвращения несанкционированного доступа).
Программное обеспечение приборов AE-200E, AE-50E и EW-50E (версия 7.31 и выше) позволяет отображать до 2000 блоков в одном окне веб-браузера (требуется лицензия «Integrated Centralized Control»). Встроенный веб-сервер совместим с компьютерами, планшетами и смартфонами. Совместимость версий операционных систем и браузеров указана в Информационной брошюре.
Версия 7.31 (или выше) встроенного программного обеспечения поддерживает возможность подключения прибора в системы диспетчеризации зданий (BMS) по протоколу BACnet®. Для этого требуется покупка лицензии «BACnet® connection».
Изучить функционирование прибора поможет симулятор, расположенный в открытом доступе:
On-line симулятор AE-200E
Примечание.
Для использования новых возможностей в приборах, уже установленных на объектах, необходимо обновить их встроенное программное обеспечение.
Информационная брошюра AE-200E, AE-50E и EW-50E (1 МБ, 2 стр.)
AE-200E
AE-50E
Описание:

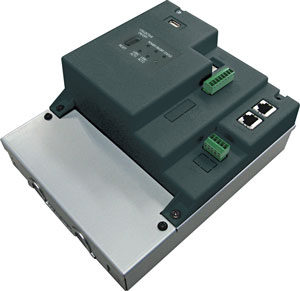

Контроллер EW-50E не имеет дисплея и предназначен для подключения к компьютеру.
Прибор AE-200E может контролировать 50 внутренних блоков непосредственно, 200 внутренних блоков — при использовании трех дополнительных интерфейсов расширения AE-50E или EW-50E. Подключение нескольких комплектов приборов «AE-200E+3хEW-50E» к компьютеру позволяет организовать управление более 200 внутренними блоками через веб-браузер. Максимальное количество объектов управления может достигать 2000.
Иконки внутренних блоков или их групп располагаются на планах этажей. Разрешение растрового рисунка плана одного этажа — не более 1890×900 точек. Этажный план можно разделить на 6 частей, на каждой из которых может быть размещено до 30 иконок блоков или групп.
Прибор EW-50E имеет встроенный блок питания. Использование внешнего блока питания PAC-SC51KUA требуется только, если другие центральные контроллеры подключены в ту же линию M-NET.
Контроллер EW-50E оснащен USB-портом. Порт используется для копирования данных дифференцированного учета электропотребления, для загрузки поэтажных планов, для резервного копирования системных настроек, а также для обновления встроенного программного обеспечения.
Двойная целевая температура в автоматическом режиме (PURY-P).
Взаимодействие с веб-браузерами смартфонов и планшетов.
Прибор имеет встроенный русифицированный веб-сервер. Для удаленного взаимодействия через сеть Интернет предусмотрена SSL-аутентификация (рекомендуется организовывать VPN-канал для предотвращения несанкционированного доступа).
Программное обеспечение прибора EW-50E (версия 7.31 и выше) позволяет отображать до 2000 блоков в одном окне веб-браузера (требуется лицензия ЧIntegrated Centralized ControlЯ). Встроенный веб-сервер совместим с компьютерами, планшетами и смартфонами. Совместимость версий операционных систем и браузеров указана в Информационной брошюре.
Версия 7.31 (или выше) встроенного программного обеспечения поддерживает возможность подключения прибора в системы диспетчеризации зданий (BMS) по протоколу BACnet®. Для этого требуется покупка лицензии ЧBACnet® connectionЯ.
EF-50E
Описание:
Контроллер AE-50E оснащен цветным сенсорным дисплеем с яркой подсветкой размером 10,4 дюйма (SVGA TFT: 800×600).
Прибор AE-200E может контролировать 50 внутренних блоков непосредственно, 200 внутренних блоков — при использовании трех дополнительных интерфейсов расширения AE-50E или EW-50E. (Контроллеры AE-50E не могут быть использованы отдельно от AE-200E). Подключение нескольких комплектов приборов «AE-200E+3хAE-50E» к компьютеру позволяет организовать управление более 200 внутренними блоками через веб-браузер. Максимальное количество объектов управления может достигать 2000.
Иконки внутренних блоков или их групп располагаются на планах этажей. Разрешение растрового рисунка плана одного этажа — не более 1890×900 точек. Этажный план можно разделить на 6 частей, на каждой из которых может быть размещено до 30 иконок блоков или групп.
Прибор AE-50E имеет встроенный блок питания. Использование внешнего блока питания PAC-SC51KUA требуется только, если другие центральные контроллеры подключены в ту же линию M-NET.
Контроллер AE-50E оснащен USB-портом. Порт используется для копирования данных дифференцированного учета электропотребления, для загрузки поэтажных планов, для резервного копирования системных настроек, а также для обновления встроенного программного обеспечения.
Двойная целевая температура в автоматическом режиме (PURY-P).
Взаимодействие с веб-браузерами смартфонов и планшетов.
Прибор имеет встроенный русифицированный веб-сервер. Для удаленного взаимодействия через сеть Интернет предусмотрена SSL-аутентификация (рекомендуется организовывать VPN-канал для предотвращения несанкционированного доступа).
Программное обеспечение прибора AE-50E (версия 7.31 и выше) позволяет отображать до 2000 блоков в одном окне веб-браузера (требуется лицензия ЧIntegrated Centralized ControlЯ). Встроенный веб-сервер совместим с компьютерами, планшетами и смартфонами. Совместимость версий операционных систем и браузеров указана в Информационной брошюре.
Версия 7.31 (или выше) встроенного программного обеспечения поддерживает возможность подключения прибора в системы диспетчеризации зданий (BMS) по протоколу BACnet®. Для этого требуется покупка лицензии ЧBACnet® connectionЯ.
PAC-YG60MCA-J, PAC-YG63MCA-J, PAC-YG66DCA-J
Контроллеры сопряжения с внешними устройствами
Счетчик импульсов PAC-YG60MCA: раздельный учет электропотребления
Прибор PAC-YG60MCA предназначен для подключения до 4 счетчиков электроэнергии с релейным телеметрическим выходом. С помощью этого прибора могут быть организованы дифференцированный учет электропотребления, ограничение пиковой мощности, а также графическое представление затрат электроэнергии.
Описание:
Прибор PAC-YG60MCA предназначен для подключения до 4 счетчиков электроэнергии с релейным телеметрическим выходом. С помощью этого прибора могут быть организованы дифференцированный учет электропотребления, ограничение пиковой мощности, а также графическое представление затрат электроэнергии.
Примечание.
Прибор подключается в сеть M-NET. Для питания необходим внешний источник 24 В постоянного тока.
Пример применения: раздельный учет электропотребления.
Информационная брошюра PAC-YG60MCA (0,8 МБ, 2 стр.)
PAC-YG63MCA: измерение температуры и влажности
Прибор PAC-YG63MCA предназначен для подключения 1 датчика температуры и 1 датчика влажности с различным типом выходных сигналов: 4-20 мA, 1-5 В, Pt100 (только датчик температуры), 0–10 В. Измеренные значения могут быть графически представлены в программе диспетчеризации или сохранены в текстовом файле. Они могут служить входными параметрами для работы системы. При выходе значения температуры за границы установленного диапазона может быть отправлено сообщение по электронной почте.
Примечание.
Прибор подключается в сеть M-NET. Для питания необходим внешний источник 24 В постоянного тока.
Пример применения: контроль температуры и влажности.
Контроллер входных/выходных сигналов PAC-YG66DCA: управление произвольными объектами
Прибор PAC-YG66DCA предназначен для подключения внешних цепей:
2 статических входных сигнала (сухие контакты) и 2 статических или импульсных выходных сигнала. Опционально может быть добавлено еще 4 внешних канала.
Предусмотрено программирование различного соответствия выходных сигналов событиям системы, а также реакции системы на входные сигналы. Для этого потребуется покупка и активация лицензии «Interlock control» в центральном контроллере.
Для независимого управления сторонним оборудованием из веб-браузера или с экрана центрального контроллера лицензии не требуются.
Информационная брошюра PAC-YG63MCA (0,8 МБ, 2 стр.)
Информационная брошюра PAC-YG66DCA (0,8 МБ, 2 стр.)
PAC-YG60MCA-J
PAC-YG63MCA-J
PAC-YG66DCA-J
Конвертер PAC-IF01AHC-J
Преобразование данных из сигнальной линии M-NET для передачи их в контроллер серии ALPHA2
Конвертер PAC-IF01AHC-J выполняет преобразование данных из сигнальной линии M-NET для передачи их в контроллер серии ALPHA2. Контроллеры ALPHA2 — это серия программируемых логических контроллеров производства компании MITSUBISHI ELECTRIC CORPORATION.
1 комплект «PAC-IF01AHC-J + ALPHA2» позволяет реализовать следующие функции:
а) Управление внешними устройствами, используя датчики кондиционера и пульта управления (см. прим. 1).
б) Синхронизация работы кондиционера (не более 2 групп по 16 блоков в каждой) с внешними устройствами, подключенными к контроллеру ALPHA2. Мониторинг статуса «исправен/неисправен» может одновременно производиться для 50 блоков.
в) Управление кондиционерами в сети M-NET (не более 2 групп по 16 блоков в каждой).
г) Мониторинг входных/выходных цепей ALPHA2 через пульты и центральные контроллеры Mitsubishi Electric.
Габаритные размеры:
а) PAC-IF01AHC-J — 116 мм х 90 мм х 40 мм, длина кабеля с адаптером ALPHA2 (AL2-CAB) 500 мм;
б) ALPHA2 — 124,6 мм х 90 мм х 52 мм
Подключение сетевого напряжения к конвертеру PAC-IF01AHC-J не требуется, он получает питание из сигнальной линии M-NET. Индекс потребляемой мощности 0,5.
Примечания:
1) В сигнальной линии M-NET информация от датчиков может передаваться с интервалом до 70 с. Для реализации систем управления реального времени следует подключать внешние аналоговые датчики к входам контроллера ALPHA2.
2) Конвертер PAC-IF01AHC-J совместим с пультом управления PAR-U02MEDA, а также центральным контроллером EW-50E.
3) Конвертер PAC-IF01AHC-J совместим только со следующими контроллерами серии ALPHA2: AL2-14MR-A, AL2-14MR-D, AL2-24MR-A, AL2-24MR-D.
Информационная брошюра PAC-IF01AHC-J (0,5 МБ, 2 стр.)
Шлюз LMAP04-E
Шлюз для сети LonWorks®
Интерфейс (шлюз) для подключения полупромышленных кондиционеров Mr.Slim «A-control», бытовых систем M- и S-серий «new A-control», приточно-вытяжных установок Lossnay, а также мультизональных систем City Multi к системам диспетчеризации зданий через сеть LonWorks. К прибору прилагается описание сетевых переменных — SNVT.
Один прибор LMAP04-E расcчитан на 50 внутренних блоков.
Если количество внутренних блоков превышает 50, то следует создать объединения наружных блоков, в каждом из которых не более 50 внутренних. Для каждого из таких объединений устанавливается прибор LMAP04-E.
Для приборов LMAP04-E следует предусмотреть электропитание (220 В).
Информационная брошюра LMAP04-E (0,2 МБ, 1 стр.)
