Местные пульты управления
Мультизональные VRF-системы CITY MULTI
Стандартный МА-пульт PAR-41MAR
Полнофункциональный индивидуальный пульт (проводное соединение)
Индивидуальный пульт предназначен для управления 1 группой кондиционеров, в состав которой входят от 1 до 16 внутренних блоков.
Пульт оснащен монохромным дисплеем с яркой подсветкой. Жидкокристаллическая матрица имеет размер 255x160 точек и выполнена по технологии FSTN (Film Super-Twisted Nematic display), обеспечивающей высокую четкость и контрастность изображения. Контраст изображения регулируется.
Интерфейс пользователя русифицирован. Встроена поддержка 14 языков.
Точность установки целевой температуры составляет 0,5°С или 1°С в зависимости от модели внутреннего блока.
Габаритные размеры (Ш×В×Г): 120 мм x 120 мм x 14,5 мм.
Пульт предоставляет пользователю дополнительные возможности, связанные с удобством эксплуатации системы, а также направленные на экономное расходование энергоресурсов.
В системах PURY-P (серия R2) пульт PAR-41MAR предоставляет возможность установки разных целевых температур для режимов охлаждения и нагрева (в автоматическом режиме). Внутренние блоки, поддерживающие данную функцию, имеют маркировку 2SP на шильде. Встроенное программное обеспечение наружных агрегатов, выпущенных в феврале 2013 г. и позднее, поддерживает данную функцию.
Управление режимами работы, основанными на использовании датчика «3D I-SEE», а также режим горизонтального потока, исключающий попадание холодного воздуха на людей.
Управление механизмом спуска и подъема воздушного фильтра.
2 режима дисплея: белый фон (заводская установка) и черный фон.
Информационная брошюра PAR-41MAR (0,8 МБ, 2 стр.)
Сенсорный МА-пульт PAR-CT01MAR-SB/PB
Полнофункциональный индивидуальный пульт (проводное соединение)
Индивидуальный пульт предназначен для управления 1 группой кондиционеров, в состав которой входят от 1 до 16 внутренних блоков.
Пульт оснащен цветным сенсорным дисплеем HVGA Full Color LCD с яркой подсветкой. Жидкокристаллическая матрица размером 3,5 дюйма имеет 480 точек по вертикали и 320 — по горизонтали. Матрица выполнена по технологии, обеспечивающей высокую четкость и контрастность изображения. Яркость изображения регулируется.
Специальное приложение «MELRemo», установленное на смартфон или планшет, позволяет управлять системой кондиционирования, а также выполнять настройки через Bluetooth® соединение.
Интерфейс пользователя русифицирован.
Точность установки целевой температуры составляет 0,5°С или 1°С в зависимости от модели внутреннего блока.
В системах PURY-P (серия R2) пульт PAR-CT01MAR предоставляет возможность установки разных целевых температур для режимов охлаждения и нагрева (в автоматическом режиме). Внутренние блоки, поддерживающие данную функцию, имеют маркировку 2SP на шильде. Встроенное программное обеспечение наружных агрегатов, выпущенных в феврале 2013 г. и позднее, поддерживает данную функцию.
Управление режимами работы, основанными на использовании датчика «3D I-SEE», а также режим горизонтального потока, исключающий попадание холодного воздуха на людей.
Управление механизмом спуска и подъема воздушного фильтра.
Пульт применим для систем «М-серии», «Mr.SLIM» и «CITY MULTI».
Цветовые темы
180 встроенных цветовых тем для адаптации к цветовой гамме помещения.
Загрузка изображения логотипа
Загрузка логотипа размером 320(Ш)×160(В) точек в формате JPG или PNG, а также настройка параметров через Bluetooth® соединение.
Управление с помощью смартфона
Специальное приложение «MELRemo», установленное на смартфон или планшет, позволяет управлять системой кондиционирования, а также выполнять настройки через Bluetooth® соединение.
Полноцветный сенсорный экран с подсветкой
Крупные символы и интуитивно-понятные пиктограммы.
Выбор параметров, доступных для управления
Пульт может работать в полнофункциональном режиме, а также в режиме упрощенного пульта управления. При переключении в режим упрощенного пульта управления доступны следующие функции: вкл/выкл, установка целевой температуры и выбор скорости вентилятора.
Информационная брошюра PAR-CT01MAR-SB/PB (1,5 МБ, 2 стр.)
Упрощенный MA-пульт PAC-YT52CRA
Упрощенный индивидуальный пульт (проводное соединение)
Возможности управления ограничены включением/выключением, установкой целевой температуры, регулировкой скорости вентилятора, переключением режимов и изменением направления воздушной заслонки.
Информативный дисплей с подсветкой.
Пульт PAC-YT52CRA оснащен жидкокристаллическим экраном увеличенного размера, а также имеет плоский корпус толщиной 14,5 мм. Поэтому не потребуется штробление стены под установочную коробку пульта.
Установка температуры с точностью 1°С.
Пульт управления PAC-YT52CRA поддерживает возможность установки разных значений целевых температур для режима охлаждения и нагрева (в автоматическом режиме работы систем серии «R2»).
Изменение направления воздушного потока внутреннего блока кассетного, повесного или настенного типов.
Подключается к любым внутренним блокам серии CITY MULTI.
Пульт PAC-YT52CRA подключается 2-х жильным кабелем к специальной клеммной колодке (ТВ15) на внутреннем блоке. Установка адреса не требуется. Группы формируются отдельной сигнальной линией. Соблюдение полярности подключения не требуется.
Встроенный датчик температуры.
Примечание.
Пульт PAC-YT52CRA имеет ограниченные возможности, поэтому следует использовать его совместно со стандартными пультами в одной группе или совместно с центральным контроллером.
Информационная брошюра PAC-YT52CRA (0,5 МБ, 1 стр.)

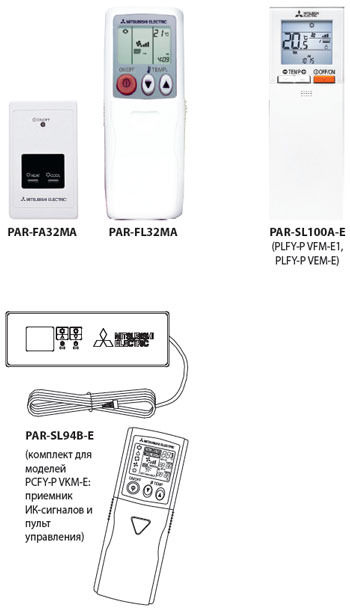

ИК-пульты PAR-SL101A-E, PAR-FL32MA
ИК-приемники PAR-FA32MA, PAR-SA9FA, PAR-SL94B-E
Беспроводной индивидуальный пульт (ИК-соединение)
Беспроводной пульт управления PAR-SL101A-E оснащен подсветкой экрана и имеет встроенный недельный таймер, а также обеспечивает точность установки температуры 0,5°С. С помощью этого пульта возможна индивидуальная настройка положения воздушных заслонок и управление датчиком «3D I-SEE».
Информативный дисплей.
Установка температуры с точностью 0,5°С (PAR-SL101A-E) и 1°С (PAR-FL32MA).
Фотоприемник PAR-FA32MA подключается к большинству внутренних блоков к специальной клеммной колодке ТВ15 на внутреннем блоке.
Установка адреса не требуется. Группы формируются отдельной сигнальной линией (аналогично PAR-41MAR).
Светодиодный индикатор на корпусе фотоприемника сигнализирует о состоянии: включен/выключен или неисправен (индикатор мигает). По количеству миганий определяется код неисправности.
Примечания:
1) Комплект PAR-FA32MA/PAR-FL32MA нельзя подключать в одну группу со стандартным пультом PAR-U02MEDA, следует применять PAR-41MAR или PAC-YT52CRA.
2) Для внутренних блоков PKFY-P VLM/VKM-ER1 приемник ИК-сигналов PAR-FA32MA не требуется.
3) Фотоприёмник из комплекта PAR-SL94B-E устанавливается в корпус подвесного блока PCFY-P VKM-E вместо декоративной заглушки «Mitsubishi Electric».
4) Новые функции блоков PLFY-P VFM-E1 и PLFY-P VEM-A будут недоступны при управлении с помощью пульта PAR-FL32MA.
Информационная брошюра PAR-SL101A-E, PAR-FL32MA, PAR- FA32MA, PAR-SA9FA, PAR-SL94B-E (0,5 МБ, 1 стр.)
