LOSSNAY
Вентиляционные системы для квартир, загородных домов и офисов
˅ Настенная приточно-вытяжная установка (расход воздуха 51 м3/ч) VL-50
˅ Настенная приточно-вытяжная установка (расход воздуха 100 м3/ч) VL-100
˅ Настенная приточно-вытяжная установка (расход воздуха 250~500 м3/ч) VL-CZPVU-R/L-E
˅ Канальные приточно-вытяжные установки (расход воздуха 150~2000 м3/ч) LGH-RVX-ER
˅ Канальные приточно-вытяжные установки (расход воздуха 1500~2500 м3/ч) LGH-RVXT-E1
˅Фреоновая секция охлаждения и нагрева GUG для вентустановок Lossnay (расход воздуха 500~2500 м3/ч)
Описание серии
Вентиляция зданий и помещений может привести к значительным теплопотерям. Приточно-вытяжная установка Lossnay (Лоссней) позволяет утилизировать до 70% энергии, затрачиваемой на охлаждение или нагрев воздуха в помещениях. Системы Lossnay не только снижают операционные затраты на электроэнергию, но и позволяют снизить стоимость оборудования до 30% благодаря установке менее мощных моделей.
Вентиляционная установка Lossnay утилизирует явную и скрытую теплоту воздуха, то есть почти выравнивает не только температуру приточного и вытяжного воздуха, но и его влагосодержание. Благодаря использованию специального материала рекуператора приточный воздух охлаждается и осушается летом, а также нагревается и увлажняется зимой за счет вытяжного воздуха. Материал рекуператора имеет избирательную проницаемость к различным газам, что обеспечивает свободное прохождение водяного пара и препятствует прониканию загрязняющих веществ (углекислый газ, аммиак) через стенки теплообменника.
Описание принципа работы и технологии приточно-вытяжных установок Lossnay: открыть (1,1 МБ, 2 стр.)
VL-50S2-E, VL-50ES2-E, VL-50SR2-E
Настенная приточно-вытяжная установка (расход воздуха 51 м3/ч)
Для поддержания здорового микроклимата в квартире следует продумать систему приточной вентиляции. Эффективной, с точки зрения стоимости, комфорта, надежности и энергосбережения, является приточно-вытяжная установка Lossnay.
В установках Lossnay установлен запатентованный компанией Mitsubishi Electric рекуператор, где приточный и вытяжной воздух обмениваются теплотой и влагой. Зимой воздух, подаваемый в комнату, подогревается и увлажняется теплым воздухом, который удаляется из комнаты. Летом, наоборот, подаваемый воздух частично охлаждается и осушается. Это не только снижает потребление энергии, но и улучшает самочувствие.
В установке Lossnay нет движущихся частей, кроме вентилятора, поэтому она нуждается лишь в несложном обслуживании — чистке фильтра и теплообменника.

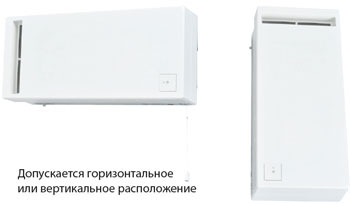

Модели VL-50 устанавливаются на стене: горизонтально или вертикально.
Воздух подается и удаляется через одно отверстие в стене диаметром 120 мм.
Расход воздуха может регулироваться (высокий и низкий).
Встроена заслонка, которая перекрывает приточный канал (режим «Только вытяжка») или оба канала, если на улице слишком холодно.
В комплекте с приборами VL-50 поставляются аксессуары для монтажа, а также высокоэффективный фильтр P-50HF2-E.
Управление
Модель «VL-50S2-E» — встроенный шнуровой выключатель и переключатель скорости
Модель «VL-50ES2-E» — проводной выключатель (ВКЛ/ВЫКЛ) и переключатель (ВЫСОКИЙ/НИЗКИЙ расход воздуха) сторонних производителей
Модель «VL-50SR2-E» — беспроводный ИК-пульт в комплекте
Информационная брошюра PAC-YT40ANRA (0,4 МБ, 1 стр.)
VL-100EU5-E
Настенная приточно-вытяжная установка (расход воздуха 100 м3/ч)
Для поддержания здорового микроклимата в квартире следует продумать систему приточной вентиляции. Эффективной, с точки зрения стоимости, комфорта, надежности и энергосбережения, является приточно-вытяжная установка Lossnay.
В установках Lossnay установлен запатентованный компанией Mitsubishi Electric рекуператор, где приточный и вытяжной воздух обмениваются теплотой и влагой. Зимой воздух, подаваемый в комнату, подогревается и увлажняется теплым воздухом, который удаляется из комнаты. Летом, наоборот, подаваемый воздух частично охлаждается и осушается. Это не только снижает потребление энергии, но и улучшает самочувствие.
В установке Lossnay нет движущихся частей, кроме вентилятора, поэтому она нуждается лишь в несложном обслуживании — чистке фильтра и теплообменника.
Модель VL-100EU5-E устанавливается на стене (только горизонтально).
Воздух подается через два отверстия в стене диаметром 85-90 мм.
Расход воздуха может регулироваться (высокий и низкий).
Встроена заслонка, которая перекрывает приточный канал (режим «Только вытяжка») или оба канала, если на улице слишком холодно.
В комплекте с прибором VL-100EU5-E поставляются аксессуары для монтажа, а также высокоэффективный фильтр P-100HF5-E.
Управление
Для управления вентустановкой VL-100EU5-E применяются выключатель (ВКЛ/ВЫКЛ) и переключатель (ВЫСОКАЯ/НИЗКАЯ скорость вентилятора) сторонних производителей.
VL-CZPVU-R/L-E
Настенная приточно-вытяжная установка (расход воздуха 250~500 м3/ч)
Настенные приточно-вытяжные установки VL-CZPVU-R/L-E оснащены воздухо- и влагонепроницаемым рекуператором, обеспечивающим полное разделение каналов вытяжного и приточного воздуха. Это позволяет осуществлять рекуперацию теплоты из помещений с повышенными тепловыделениями и влажностью, например, кухни и ванные.
Каждая установка доступна в двух исполнениях «-R» и «-L» для подвода воздуховодов наружного воздуха с правой или с левой стороны.
Низкий уровень шума: от 15 дБ(А) для установок VL-250/350CZPVU-R/L-E.
Бесколлекторные электродвигатели вентиляторов постоянного тока обеспечивают низкое потребление электроэнергии.
Система поставляется с двумя фильтрами (приток и вытяжка) класса EU-G3.
Доступны высокоэффективные фильтры NOx и PM2.5 (опции). Воздушные фильтры устанавливаются непосредственно в корпус вентустановки.
Допускается дисбаланс приточного и вытяжного воздуха.
Режимы работы: автоматический, рекуперация, без теплообмена.
Пульт управления встроен в корпус установки.
Вентустановки допускают подключение Wi-Fi интерфейса MAC-587IF-E для местного и удалённого управления.
MELVEST — новая программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay.
Модели серии LGH-RVX-E оснащены бесколлекторными электродвигателями постоянного тока, что обеспечивает низкое потребление электроэнергии.
Система поставляется с двумя фильтрами (подача и вытяжка) класса EU-G3.
Предусмотрена автономная работа, работа совместно с кондиционерами серии Mr. Slim, а также в составе мультизональной VRF-системы City Multi.
Подавление шума в канале приточного воздуха. Уровень наружного шума снижается на 40 дБ.
Режимы работы: автоматический, рекуперация, без теплообмена. Предусмотрена возможность внешнего управления скоростью вентиляторов сигналом 0~10 В, а также подключение к системе диспетчеризации.
Встроенная система управления внешним приточным нагревателем.
Для управления используется русифицированный пульт PZ-61DR-E со встроенным недельным таймером или упрощенный пульт PZ-43SMF-E.
Предусмотрено подключение датчика углекислого газа. По сигналу датчика (сухой контакт) вентустановка переходит на высокую скорость вращения вентилятора вне зависимости от скорости, установленной на пульте управления.
Вентустановки LGH-RVX-E1 допускают подключение Wi-Fi интерфейса MAC-567IF-E1 для местного и удаленного управления.
Срок службы теплообменного элемента до 10 лет.
В качестве материала рекуператора используется ультратонкая пленка.
Допускается дисбаланс приточного и вытяжного воздуха.
Программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay
LGH-RVX-ER
Канальные приточно-вытяжные установки (расход воздуха 150~2000 м3/ч)
Высота вентустановки 500 мм.
Низкий уровень шума.
Система поставляется с двумя фильтрами (подача и вытяжка) класса EU-G3. Срок службы комплекта фильтров составляет около 5 лет.
Предусмотрена автономная работа, работа совместно с кондиционерами серии Mr. Slim, а также в составе мультизональной VRF-системы City Multi.
Подавление шума в канале приточного воздуха. Уровень наружного шума снижается на 40 дБ.
Режимы работы: автоматический, рекуперация, без теплообмена. Предусмотрена возможность внешнего управления скоростью вентиляторов сигналом 0~10 В, а также подключение к системе диспетчеризации.
Встроенная система управления внешним приточным нагревателем.
Для управления используется русифицированный пульт PZ-61DR-E со встроенным недельным таймером или упрощенный пульт PZ-43SMF-E.
Предусмотрено подключение датчика углекислого газа. По сигналу датчика (сухой контакт) вентустановка переходит на высокую скорость вращения вентилятора вне зависимости от скорости, установленной на пульте управления.
Вентустановки LGH-RVXT-E1 допускают подключение Wi-Fi интерфейса MAC-567IF-E1 для местного и удаленного управления.
Срок службы теплообменного элемента до 10 лет.
Высокая эффективность утилизации тепла. В качестве материала рекуператора используется ультратонкая пленка.
Допускается дисбаланс приточного и вытяжного воздуха.
Программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay
LGH-RVXT-E1
Канальные приточно-вытяжные установки (расход воздуха 1500~2500 м3/ч)
Фреоновая секция охлаждения и нагрева GUG-SL-E предназначена для подключения к выходу притока приточно-вытяжных установок Lossnay серии LGH-RVX и LGH-RVXT. Предусмотрены 2 способа регулирования холодо- и теплопроизводительности: по температуре воздуха в помещении (в вытяжном канале), а также по температуре воздуха, подаваемого в помещение (кроме GUG-01SL-E). В первом случае вентустановка поддерживает целевую температуру в обслуживаемом помещении, а во втором — снимает избыточное теплосодержание приточного воздуха летом или подогревает его зимой. В качестве компрессорно-конденсаторных блоков (ККБ) используются наружные блоки полупромышленной серии Mr.SLIM PUHZ-ZRP. Список совместимых ККБ приведен в Информационной брошюре.
Фреоновая секция GUG-SL-E имеет 2 печатных узла в блоке управления. Один, построенный на основе контроллера PAC-IF013B-E, осуществляет взаимодействие с ККБ, а другой — с вентустановкой LGH-RVX(T).
Управляет секцией специальный настенный пульт, поставляемый в комплекте. С его помощью осуществляется включение/выключение всей системы, переключение режимов (охлаждение, нагрев, вентиляция) и установка целевой температуры.
Дополнительный пульт (опция PZ-61DR-E) может быть подключен к вентустановке Lossnay для настройки ее специальных функций.
Примечание.
Для совместимости с GUG-SL-E приточно-вытяжная установка Lossnay серии LGH-RVX должна иметь дату производства «июнь 2016» или позднее (серийный номер 16060001 и выше, версия встроенного программного обеспечения «05» или выше).
GUG-01/02/03 SL-E
Канальные фреоновые секции охлаждения и нагрева (расход воздуха 500~2500 м3/ч)
Примечания:
1. MELVEST — новая программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay.
2. Программа подбора и расчета параметров воздуха для приточно-вытяжных установок Lossnay
