MSZ-LN60VG2R-ER1

М-серия — кондиционеры бытовой серии

MSZ-LN60VG2R-ER1

Описание:

Дизайн внутреннего блока серии ПРЕМИУМ — это сочетание простых форм, строгой геометрии линий и специального комбинированного пластика, который подобно лакокрасочному покрытию типа «металлик» имеет глубинную структуру и прозрачный верхний слой. Предусмотрено три цветовых решения на основе комбинированного пластика и одна линейка блоков белого цвета без прозрачного верхнего слоя.

  • Хладагент R32 обеспечивает повышенную энергоэффективность. Например, система MSZ-LN25VG2 имеет сезонный коэффициент энергоэффективности в режиме охлаждения SEER=10,5.

  • Датчик «3D I-SEE» создает трехмерную температурную картину помещения и находит в нем положение людей. На этих данных основаны режимы автоматического отклонения или наведения воздушного потока, а также режим энергосбережения.

  • Сложная система жалюзи создает оптимальную форму и скорость воздушной струи в режимах охлаждения и нагрева. Раздельное управление воздушными заслонками обеспечивает широкий охват помещения, а также комфортные условия одновременно для нескольких пользователей.

  • Система очистки воздуха «Plasma Quad Plus» позволяет быстро избавиться от бактерий, вирусов, аллергенов и пыли, а также задерживает мелкодисперсные частицы PM2.5, содержащиеся в воздухе около оживленных городских магистралей, предприятий или ТЭЦ. Встроенный дезодорирующий фильтр эффективно удаляет неприятные запахи.

  • Низкий уровень шума — 19 дБ (MSZ-LN25/35VG2).

  • Внутренние блоки комплектуются дезодорирующим фильтром.

  • Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка трубопроводов.

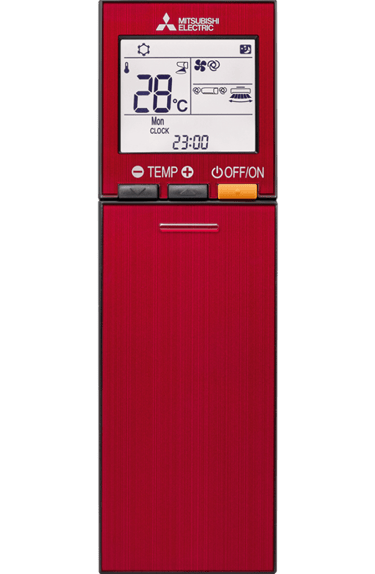

  • Внутренние блоки MSZ-LN VG2 комплектуются пультами управления с подсветкой экрана.

Рубиново-красный

Руководство пользователя JG79Y450H01.pdf (15.1 МБ)

Инструкция по установке JG79J515H05.pdf (2 МБ)

Чертеж AutoCad MSZ-LN_VG.zip (551.2 кБ)

Каталог продукции МЭР MSZ-LN_2022.pdf (3.7 МБ)

Опции (приобретаются отдельно)

  1. INBACMIT001I100 — Конвертер для подключения в сеть BACnet.
    Современный аналог прибора ME-AC-BAC-1L.

  2. INKNXMIT001I000 — Конвертер для подключения в сеть KNX TP-1 (EIB).
    Современный аналог прибора ME-AC-KNX-1-V2.

  3. INMBSMIT001I000 — Шлюз для сети RS485 / Modbus RTU.
    Современный аналог прибора ME-AC-MBS-1.

  4. MAC-1300RC-E — Настенный держатель для пульта управления (цвет: белый)

  5. MAC-1702RA-E — Кабель с разъемом для подключения к плате внутреннего блока внешнего сухого контакта (вкл/выкл). Длина кабеля 2 м.

  6. MAC-1710RA-E — Кабель с разъемом для подключения к плате внутреннего блока внешнего сухого контакта (вкл/выкл). Длина кабеля 10 м.

  7. MAC-2490FT-E — Сменный бактерицидный антивирусный фильтр с ионами серебра V Blocking (рекомендуется замена 1 раз в год)

  8. MAC-3010FT-E — Сменный элемент дезодорирующего фильтра (рекомендуется замена при ухудшении эффективности дезодорирования)

  9. MAC-334IF-E — Комбинированный интерфейс для подключения к сигнальной линии M-NET VRF-систем City Multi, а также для подключения проводного пульта и внешних цепей управления и контроля

  10. MAC-497IF-E — Конвертер для подключения проводного пульта управления и внешних цепей управления и контроля

  11. PAC-YT52CRA-K — Упрощенный проводной пульт управления (тип МА)

  12. PAR-41MAR — Полнофункциональный проводной пульт управления

  13. PAR-CT01MAR-PB — Полнофункциональный проводной MA-пульт управления с цветным сенсорным дисплеем (премиум)

  14. PAR-CT01MAR-SB — Полнофункциональный проводной MA-пульт управления с цветным сенсорным дисплеем (стандарт)

Характеристики

MUZ-LN60VG2-ER1

Наружний блок

Описание:

  • Мощное и быстрое оттаивание наружного теплообменника.

  • Внутренний блок класса Премиум — MSZ-LN VG.

  • Установка на старые трубопроводы: при замене старых систем с хладагентом R22 на данные модели не требуется замена или промывка трубопроводов.

  • При длине фреонопровода до 7 м не требуется дозаправка хладагента R32.

Характеристики

Инструкция по установке JG79J515H05.pdf (2 МБ)

Чертеж AutoCad MUZ-LN_VG.zip (184.8 кБ)

Каталог продукции МЭР MSZ-LN_2022.pdf (3.7 МБ)

Опции (приобретаются отдельно)

  1. MAC-881SG — Решетка наружного блока для изменения направления выброса воздуха
