გარე ბლოკები «PURY YNW»
მულტიზონალური VRF-სისტემები CITY MULTI
PURY-P: 22,4–124,0 კლვ
R2 სერიის სისტემებში შიდა ბლოკებს შეუძლიათ ერთდროულად იმუშაონ გაგრილებისა და გათბობის რეჟიმში.
BC კონტროლერები (ან WCB კონტროლერი) არის VRF სისტემების სავალდებულო კომპონენტი R2 ან WR2 სითბოს აღდგენით. გარე ბლოკთან ერთად, ისინი უზრუნველყოფენ შიდა ბლოკების ერთდროულ მუშაობას გაგრილებისა და გათბობის რეჟიმებში, ორი მილის ფრეონის მილსადენის სისტემის ფარგლებში.
არსებობს BC კონტროლერების მოდიფიკაციები სხვადასხვა რაოდენობის პორტებით (შიდა ერთეულების დამაკავშირებელი ფიტინგები). მოდიფიკაციის არჩევანი კეთდება იმ ოთახების რაოდენობის მიხედვით, რომლებშიც აუცილებელია გაგრილებისა და გათბობის დამოუკიდებლად უზრუნველყოფა. ასევე გასათვალისწინებელია შიდა ერთეულების მთლიანი შესრულება.
"PUHY-" გარე ბლოკებში გამოიყენება მხოლოდ კომპრესორები ინვერტორული ძრავით, რაც ხსნის საწყისი დენების არარსებობას, ზრდის კომპრესორის სიცოცხლეს და ასევე მთელი სისტემის საიმედოობას.
შიდა დანაყოფების დაკავშირების შესაძლებლობა 150%-მდე მთლიანი პროდუქტიულობით (200% სპეციალური ჩაშენებული გარე ბლოკის მართვის პროგრამის გამოყენებისას).
BC კონტროლერის შემდეგ გამაგრილებელი მილსადენის სიგრძე შეიძლება იყოს 60 მ-მდე, შიდა ბლოკებს შორის სიმაღლეში სხვაობა შეიძლება იყოს 30 მ-მდე, ხოლო გარე და შიდა ბლოკებს შორის სიმაღლე შეიძლება იყოს 90 მ-მდე.
შემდეგი ეტაპის (G7) სერიის გარე დანაყოფების მახასიათებლები:
კომპაქტური ოთხმხრივი სითბოს გადამცვლელი, რომელიც მდებარეობს მოწყობილობის ზედა ნაწილში.
ცვლადი დუღილის წერტილი (ტენიანობის კონტროლი)
დაპატენტებული მაღალი ეფექტურობის გადახვევის კომპრესორი
სიმძლავრის მოდული, რომელიც დაფუძნებულია სილიციუმის კარბიდზე (SiC).
წაიკითხეთ მეტი სილიციუმის კარბიდის დენის ელექტრონიკაში გამოყენების შესახებ სტატიაში „სილიკონის კარბიდი ანაცვლებს სილიკონს ინვერტორული კონდიციონერების დენის მოდულებში“.
ცვალებადი ვენტილატორის სტატიკური წნევა (0~80Pa)
გარე ტემპერატურა +52°С-მდე
ხმის იზოლირებული კომპრესორის განყოფილება. დაბალი ხმაურის მუშაობის რეჟიმი.
კომპრესორების მინიმალური რაოდენობა
უწყვეტი გათბობა
უწყვეტი ფუნქციონირება, როდესაც შიდა ბლოკის დენი გამორთულია
საინფორმაციო ბროშურა PURY-P (453.1 kB, 2 გვ.)
გარე ბლოკი (ერთდროულად გაგრილება ან გათბობა)
CMB: 4–48 портов

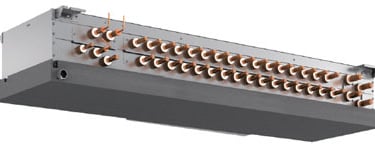

BC კონტროლერები (ან WCB კონტროლერი) არის VRF სისტემების სავალდებულო კომპონენტი R2 ან WR2 სითბოს აღდგენით. გარე ბლოკთან ერთად, ისინი უზრუნველყოფენ შიდა ბლოკების ერთდროულ მუშაობას გაგრილებისა და გათბობის რეჟიმებში, ორი მილის ფრეონის მილსადენის სისტემის ფარგლებში.
არსებობს BC კონტროლერების მოდიფიკაციები სხვადასხვა რაოდენობის პორტებით (შიდა ერთეულების დამაკავშირებელი ფიტინგები). მოდიფიკაციის არჩევანი კეთდება იმ ოთახების რაოდენობის მიხედვით, რომლებშიც აუცილებელია გაგრილებისა და გათბობის დამოუკიდებლად უზრუნველყოფა. ასევე გასათვალისწინებელია შიდა ერთეულების მთლიანი შესრულება.

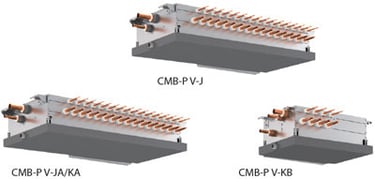

მოწყობილობები ტიპის CMB-P V-KB განკუთვნილია BC კონტროლერებთან დასაკავშირებლად CMB-P V-JA/KA პორტების რაოდენობის გაზრდის მიზნით. შესაძლებელია 11-მდე CMB-P V-KB მოწყობილობის დაკავშირება. შიდა ერთეულების ჯამური ინდექსი 1 BC კონტროლერზე CMB-P V-KB არ უნდა აღემატებოდეს 350-ს.
WCB კონტროლერი არის BC კონტროლერის გამარტივებული ვერსია. მას აქვს ორი პორტი: PWFY წყლის გამაცხელებელი მოწყობილობა ერთთან არის დაკავშირებული და ყველა შიდა ბლოკი მეორესთან არის დაკავშირებული სპლიტერებით (30-მდე შიდა ერთეული).
R2 სისტემის ტოპოლოგია: სხივისა და ხაზის სქემები
რადიალური სქემა (ან "ვარსკვლავური" სქემა) შესაფერისია შენობებისთვის და შენობებისთვის, რომლებსაც აქვთ ფორმა კვადრატთან ახლოს, მაგალითად, ქვეყნის სახლებისთვის ან ბინებისთვის. ასეთ პროექტებში BC კონტროლერის ცენტრალური მდებარეობა ყველაზე მოსახერხებელია და მისგან ფრეონის მილების „სხივები“ იშლება მომსახურე შენობაში. რადიალურ წრეს აქვს შეერთების ყველაზე ნაკლები რაოდენობა, რაც აჩქარებს ინსტალაციას და ამცირებს გამაგრილებლის გაჟონვის ალბათობას.
BC კონტროლერის პორტების ("სხივები") რაოდენობა, რომლებიც დამოუკიდებლად მუშაობენ გაგრილების და გათბობის რეჟიმებში არის 4-დან 16-მდე. თითოეულ პორტს შეუძლია დააკავშიროს 1, 2 ან 3 შიდა ერთეული, რომლებიც იმუშავებენ იმავე რეჟიმში (გაგრილება ან გათბობა), მაგრამ შეუძლია დამოუკიდებლად შეინარჩუნოს ტემპერატურა ცალკეულ ოთახებში. მაგალითად, შიდა ბლოკები, რომლებიც ემსახურებიან ოთახებს, რომელთა ფანჯრები ერთი და იმავე ფასადისკენაა მიმართული, შეიძლება დაჯგუფდეს ერთ პორტზე.
წაიკითხეთ მეტი CITY MULTI R2 სერიის სისტემების შესახებ სტატიაში „ახალი თაობის CITY MULTI NEXT STAGE გარე ბლოკებისთვის“.
საინფორმაციო ბროშურა PUCY-(E)P Y(S)KA (450.6 Kb, 2 გვ.)
BC-Контролеры
CMB: 4–48 портов

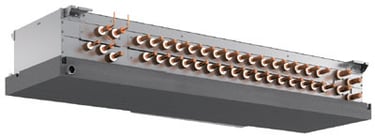

BC კონტროლერები (ან WCB კონტროლერი) არის VRF სისტემების სავალდებულო კომპონენტი R2 ან WR2 სითბოს აღდგენით. გარე ბლოკთან ერთად, ისინი უზრუნველყოფენ შიდა ბლოკების ერთდროულ მუშაობას გაგრილებისა და გათბობის რეჟიმებში, ორი მილის ფრეონის მილსადენის სისტემის ფარგლებში.
არსებობს BC კონტროლერების მოდიფიკაციები სხვადასხვა რაოდენობის პორტებით (შიდა ერთეულების დამაკავშირებელი ფიტინგები). მოდიფიკაციის არჩევანი კეთდება იმ ოთახების რაოდენობის მიხედვით, რომლებშიც აუცილებელია გაგრილებისა და გათბობის დამოუკიდებლად უზრუნველყოფა. ასევე გასათვალისწინებელია შიდა ერთეულების მთლიანი შესრულება.
მოწყობილობები ტიპის CMB-P V-KB განკუთვნილია BC კონტროლერებთან დასაკავშირებლად CMB-P V-JA/KA პორტების რაოდენობის გაზრდის მიზნით. შესაძლებელია 11-მდე CMB-P V-KB მოწყობილობის დაკავშირება. შიდა ერთეულების ჯამური ინდექსი 1 BC კონტროლერზე CMB-P V-KB არ უნდა აღემატებოდეს 350-ს.
WCB კონტროლერი არის BC კონტროლერის გამარტივებული ვერსია. მას აქვს ორი პორტი: PWFY წყლის გამაცხელებელი მოწყობილობა ერთთან არის დაკავშირებული და ყველა შიდა ბლოკი მეორესთან არის დაკავშირებული სპლიტერებით (30-მდე შიდა ერთეული).
R2 სისტემის ტოპოლოგია: სხივისა და ხაზის სქემები
რადიალური სქემა (ან "ვარსკვლავური" სქემა) შესაფერისია შენობებისთვის და შენობებისთვის, რომლებსაც აქვთ ფორმა კვადრატთან ახლოს, მაგალითად, ქვეყნის სახლებისთვის ან ბინებისთვის. ასეთ პროექტებში BC კონტროლერის ცენტრალური მდებარეობა ყველაზე მოსახერხებელია და მისგან ფრეონის მილების „სხივები“ იშლება მომსახურე შენობაში. რადიალურ წრეს აქვს შეერთების ყველაზე ნაკლები რაოდენობა, რაც აჩქარებს ინსტალაციას და ამცირებს გამაგრილებლის გაჟონვის ალბათობას.
BC კონტროლერის პორტების ("სხივები") რაოდენობა, რომლებიც დამოუკიდებლად მუშაობენ გაგრილების და გათბობის რეჟიმებში არის 4-დან 16-მდე. თითოეულ პორტს შეუძლია დააკავშიროს 1, 2 ან 3 შიდა ერთეული, რომლებიც იმუშავებენ იმავე რეჟიმში (გაგრილება ან გათბობა), მაგრამ შეუძლია დამოუკიდებლად შეინარჩუნოს ტემპერატურა ცალკეულ ოთახებში. მაგალითად, შიდა ბლოკები, რომლებიც ემსახურებიან ოთახებს, რომელთა ფანჯრები ერთი და იმავე ფასადისკენაა მიმართული, შეიძლება დაჯგუფდეს ერთ პორტზე.
წაიკითხეთ მეტი CITY MULTI R2 სერიის სისტემების შესახებ სტატიაში „ახალი თაობის CITY MULTI NEXT STAGE გარე ბლოკებისთვის“.
